PTC Creo Parametric ( Pro/ENGIEER )では図面内に注記を作成できます。作成した注記の文字を四角で囲むには、囲む文字を@[@]で囲みます。
例)
ABCDという注記文字列を四角で囲むには @[ABCD@] と記述します。
ABCDという注記文字列のAだけを四角で囲むには @[A@]BCD と記述します。

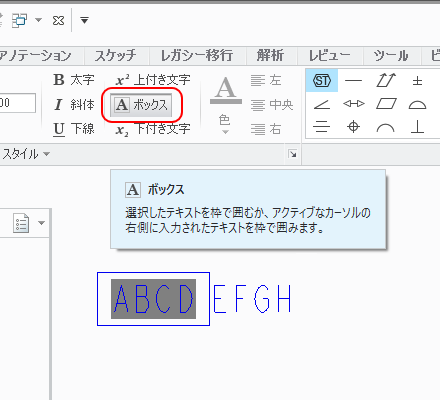

Creo 3.0では注記エディタがWYSIWYGエディタに変更されました。ボックスを付けたい文字列を選択して、ボックスをクリックします。解除するにはボックスの付いた文字列を選択してボックスをオフします。
注)この方法で複数行の注記文字列の全体を囲むことはできません。@[ @]で複数行の文字列を囲むと各行ごとに四角で囲まれてしまいます。
