表面仕上げシンボル

表面仕上げシンボル

表面仕上げのシンボルを追加します。表面仕上げのシンボルは、各要素がグループで構成されています。シンボルを追加する際、必要な情報（表面の粗さなど）を指定する必要があります。

1．「アノテーション」リボンタブ >「アノテーション」グループ >「表面仕上げ」

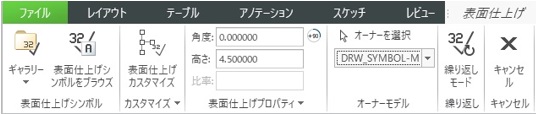

2．「表面仕上げ」リボンタブ >「表面仕上げシンボル」グループ  >「表面仕上げシンボルをブラウズ」

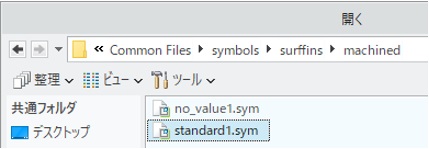

3．シンボルのフォルダを表示

4．シンボルを選択 >「開く」

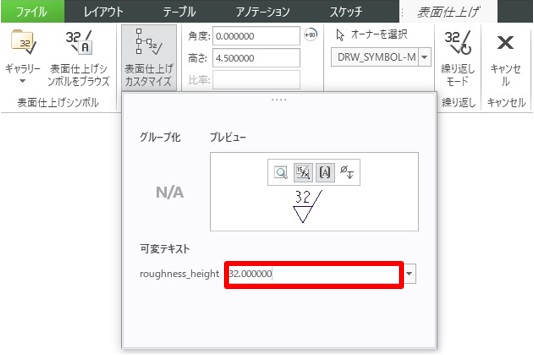

5．「カスタマイズ」グループ >「表面仕上げカスタマイズ」

6．可変テキストの粗さの値を入力

7．参照を選択 > 中クリックでシンボルを配置

8．背景をクリックして選択を解除
