シンボル

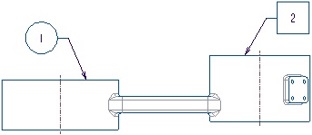

図面に表面処理や溶接記号の図面シンボルを追加できます。リビジョン番号やその他ユーザー定義のシンボルも追加できます。

シンボルの追加

定義済みのシンボルを追加します。シンボルを配置する際に、シンボルに表示されるグラフィックや可変テキストの値を指定できます。

1．「アノテーション」リボンタブ >「アノテーション」グループ >「シンボル」

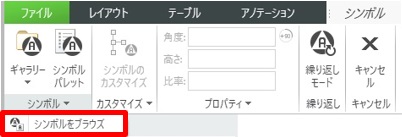

2．「シンボル」リボンタブ >「シンボル」グループ >「シンボルをブラウズ」

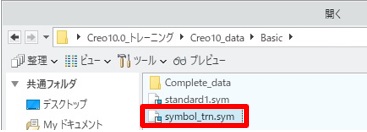

3．シンボルファイルのフォルダを表示して、シンボルを選択 >「開く」

4．「カスタマイズ」グループ >「シンボルのカスタマイズ」

5．グループ化より、必要なオプションを選択（グループの定義がされていないシンボルの場合は不要です。）

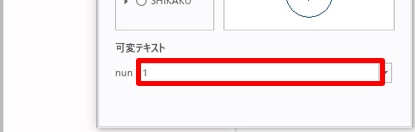

6．可変テキストより、テキストを選択またはテキストを入力（可変テキストの定義がされていないシンボルの場合は不要です。）

7．注記の配置と同様に、接続参照を選択して配置

8．背景をクリックして選択を解除
