レポートテーブル
テーブルに、自動的にアセンブリモデルまたは部品モデルから取得した情報（パラメータ値など）を表示することができます。この機能を「レポート機能」と呼びます。レポート機能を使用して、アセンブリの部品表の作成や、部品表を参照してBOMバルーンをビューに追加できます。
リピート領域
テーブルに「リピート領域」を設定することで、関連モデルの情報を自動的にテーブルへ表示されます。参照先のモデルに変更が加えられると、レポートテーブルも自動的に更新されます。

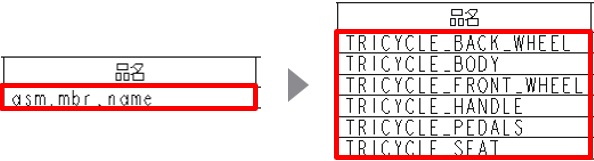

リピート領域に表示される情報は、領域内の各セルに入力した「レポートシンボル」によって決まります。例えば、アセンブリ図面でリピート領域のセルに、レポートシンボル「asm.mbr.name」を入力した場合、自動的に関連するアセンブリの構成部品名が表示されます。
レポートシンボル
アセンブリ部品表に関連してよく使用されるレポートシンボルには、以下の種類があります。
- asm.mbr.name：構成部品の名前を表示します
- asm.mbr.type：構成部品のタイプを表示します
- asm.mbr.<ユーザー定義>：構成部品のユーザー定義パラメータを表示します
- rpt.index：リピート領域の各アイテムに指定されている番号を表示します
- rpt.qty：アイテムの数量を表示します
レポート領域の設定

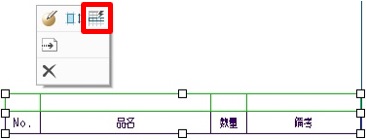

1．リピート領域を設定する行を選択 > ミニツールバー「（リピート領域を追加）」
2．レポートシンボルを入力するセルをダブルクリック
3．レポートシンボルを順にクリック
例）rpt．qtyの場合、「rpt」>「index」の順にクリック
4．同様に他のレポートシンボルも入力

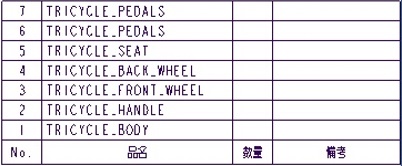

5．「データ」グループ >「テーブル更新」
リピート領域の編集
リピート領域を編集します。
1．「テーブル」リボンタブ >「データ」グループ >「 リピート領域」

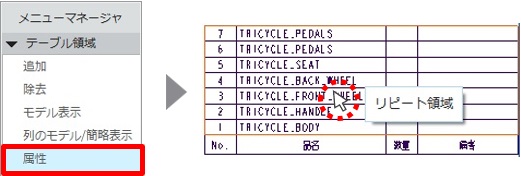

2．「属性」> リピート領域をクリック

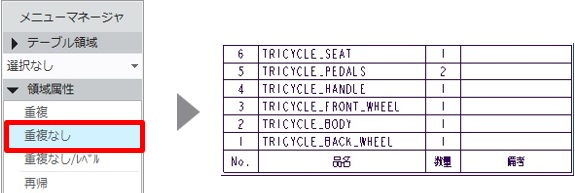

3．「重複なし」
4．「終了 / 戻る」
5．「終了」
属性タイプ
属性には、以下の種類があります。
- 重複するアイテムの制御
重複（デフォルト）：複数使用されている構成部品を各行に表示
重複なし：複数使用されている構成部品を1回だけ表示
重複なし/レベル：複数使用されている構成部品をサブアセンブリごとに1回表示
- パラメータのレベルの制御
フラット（デフォルト）：トップレベルのアイテムのみ表示
再帰：すべてのレベルのアセンブリのパラメータを表示

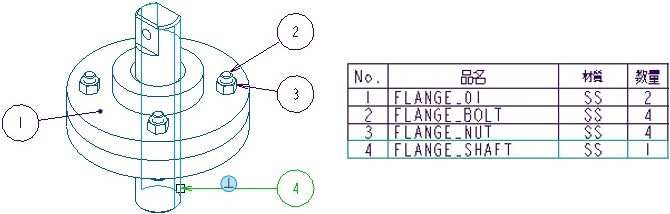

BOMバルーン

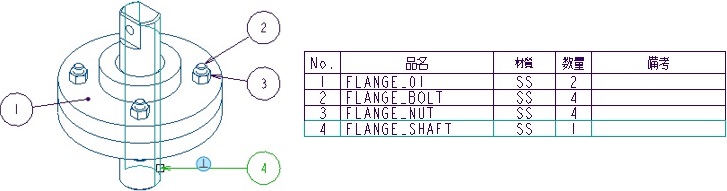

部品表（以降、BOMと呼ぶ）テーブルを使用して、アセンブリ図面のビューに構成部品の
位置と数を表示できます。BOMテーブルのセルを選択 または BOMバルーンを選択すると、該当するBOMバルーン または BOMテーブルのセルがハイライトされます。
1．「テーブル」リボンタブ >「バルーン」グループ >「バルーン作成」タイプ >「バルーン作成 - すべて」（「バルーン作成 - ビュー使用」など）

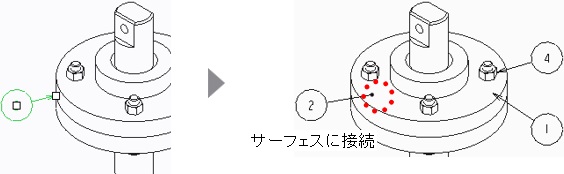

2．BOMバルーンを選択 > 右クリック「接続を編集」 > BOMバルーンを移動
