シート

図面シート

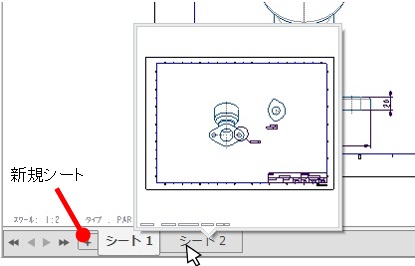

図面ファイルに複数のシートが存在する場合、シート下部のシートタブで切り替えられます。タブにマウスカーソルを合わせると、シートがプレビューされます。シートタブ左の「＋」をクリックすると、新規シートが作成されます。

シートの更新

図面とモデルは双方向にリンクしているため、モデルへの変更は自動的に図面に反映されます。モデルへの変更が図面に反映されない場合は、シートを更新します。

1．更新するシートタブを選択

2．「レビュー」リボンタブ >「更新」グループ>「シートを更新」
