寸法の整列、クリーンアップ

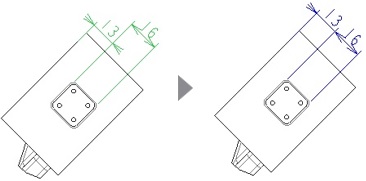

寸法整列

複数の寸法を整列させることができます。タイプが異なる寸法を整列させる場合、最初に選択した寸法にすべての寸法が整列します。

1．整列する寸法を選択 > 右長押し「寸法整列」

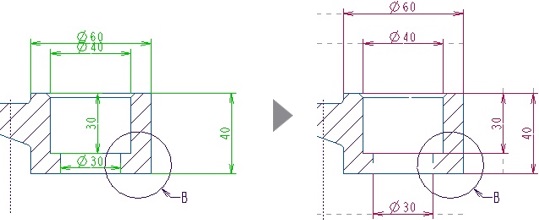

「寸法をクリーンアップ」機能を使用して、寸法を自動的に再配置します。ビューからの寸法の距離および寸法間の距離の指定や、補助線間の中心にテキストを配置できます。「スナップ線作成」オプションを使用することで、スナップ線に寸法を整列できます。スナップ線は手動で作成することもできます。

1．「アノテーション」リボンタブ >「編集」グループ >「寸法をクリーンアップ」

2．ビューの寸法を選択（ボックス選択）>「OK」

3．オフセットに寸法の距離を入力

4．増分に寸法間の距離を入力

5．「スナップ線作成」にチェックを入れる

6．「適用」>「閉じる」

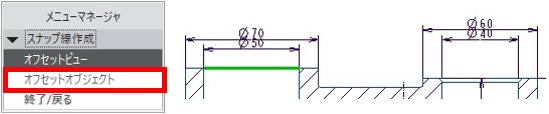

スナップ線を作成して、寸法を整列させます。

1．「アノテーション」リボンタブ >「編集」グループ >「スナップ線を作成」

2．「オフセットビュー」または「オフセットオブジェクト」を選択

3．ビューの境界線またはエンティティを選択 >「OK」

4．境界線またはエンティティからの距離を入力 >「（アクセプト）」

5．スナップ線の数を入力 >「（アクセプト）」

6．スナップ線間の距離を入力 >「（アクセプト）」

7．「終了 / 戻る」

8．寸法を移動して、スナップ線にフィットさせる
