表示寸法と作成寸法の区別
図面ツリーで、表示寸法は「モデル：d#」と表示され、作成寸法は「ドラフト：ad#」と表示されます。

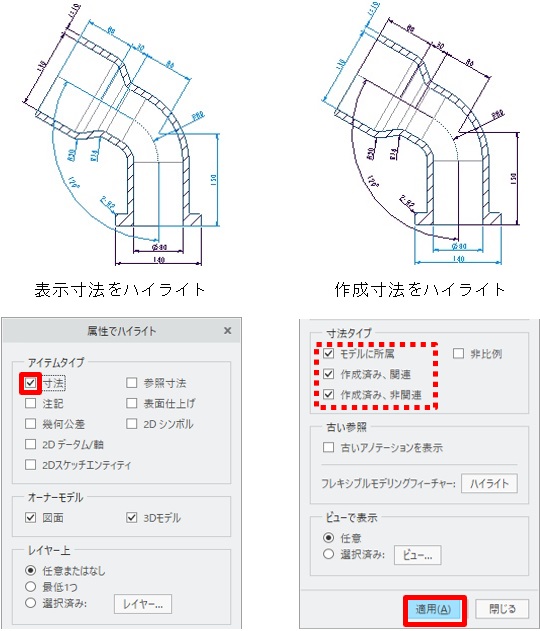

また、「属性でハイライト」で表示寸法と作成寸法を確認できます。
1．「レビュー」リボンタブ >「クエリー」グループ >「 属性でハイライト」
2．アイテムタイプの「寸法」
3．表示寸法をハイライトする場合、寸法タイプ「モデルに所属」にチェックを入れる
4．作成寸法をハイライトする場合、寸法タイプ「作成済み、関連」にチェックを入れる
5．「適用」
6．結果を確認して、「閉じる」
寸法にテキストを追加

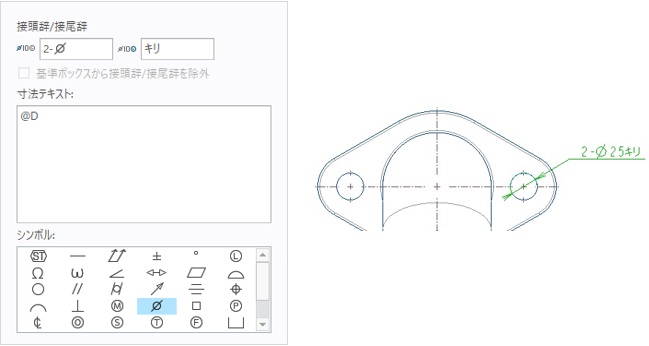

寸法値にテキスト（記号）を追加するには、「寸法テキスト」にて追加します。寸法テキストフィールドに寸法を表す「@D」が表示されています。
1．寸法を選択
2．「寸法」リボンタブ >「寸法テキスト」グループ >「寸法テキスト」
3．接頭辞 または 接尾辞 にテキストを入力
4．シンボルより記号を選択して入力も可能
5．寸法テキストのフィールドに直接入力も可能
寸法を異なるビューに移動

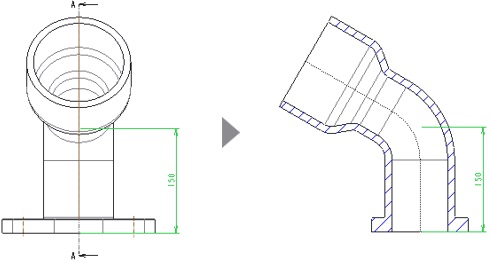

表示寸法を異なるビューに移動します。
1．寸法を選択 > ミニツールバー「 （ビューに移動）」
2．移動先のビューを選択
接続を編集

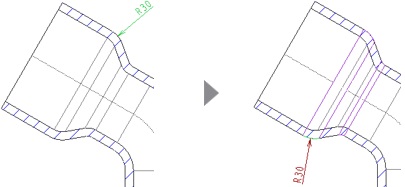

作成寸法や表示寸法の直径などの接続位置を編集します。
1．寸法を選択 > ミニツールバー「（接続を編集）」
2． 接続先のエンティティを選択
