寸法

主に使用する寸法の作成方法には、以下の種類があります。

モデルの寸法アノテーションを表示します。

ビューのエンティティ（エッジ等）を選択して寸法を作成します。

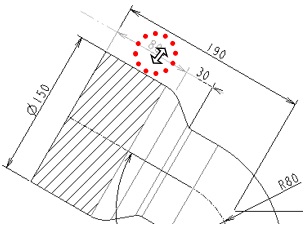

寸法は選択して移動できます。選択する位置によって、カーソルが変化します。また、寸法の移動時には同一ビュー内の他の寸法に自動的にスナップして整列されます。

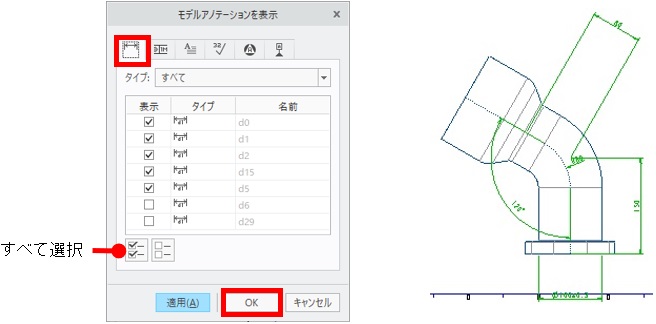

表示寸法

モデルの寸法を図面に表示します。

1．「アノテーション」リボンタブ >「アノテーション」グループ >「モデルアノテーションを表示」

2．「寸法」タブ > ビューまたはフィーチャーを選択

3．表示する寸法にチェックを入れるまたはシートより選択

4．「OK」

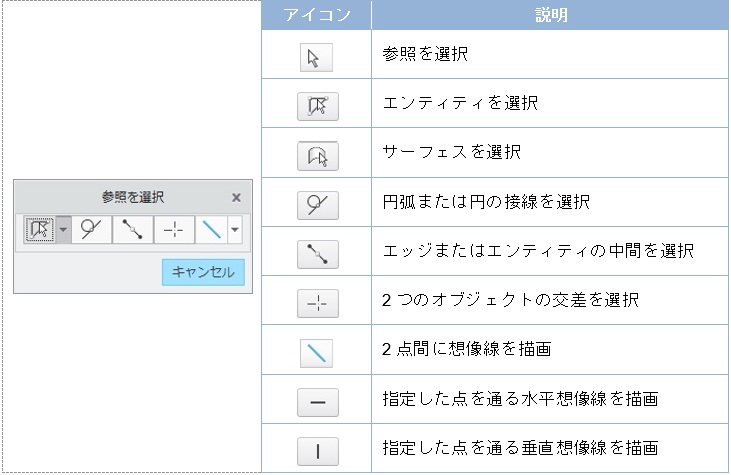

エンティティを参照して寸法を作成します。参照の選択には、以下の種類があります。

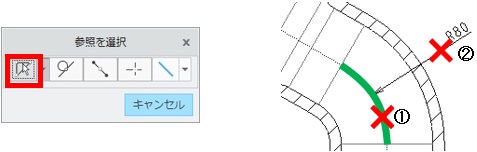

1．「アノテーション」リボンタブ >「アノテーション」グループ >「寸法」
またはシート上で右クリック「寸法」

2．参照を選択の「（エンティティ）」が選択されている状態で、 ①エンティティを選択 > ②寸法を配置する位置で中クリック

3．「戻る」またはシート上を中クリックで終了

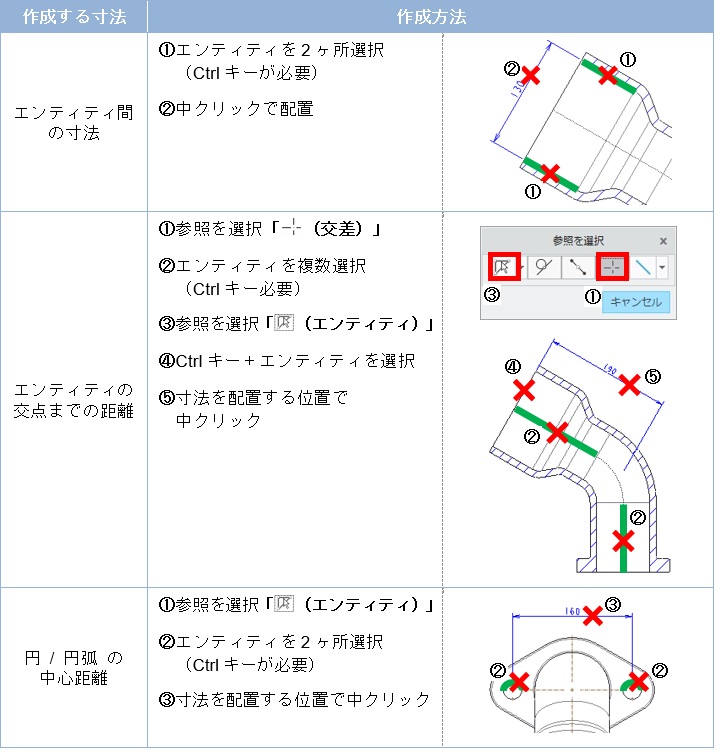

その他のよく使用する寸法の作成方法は以下です。

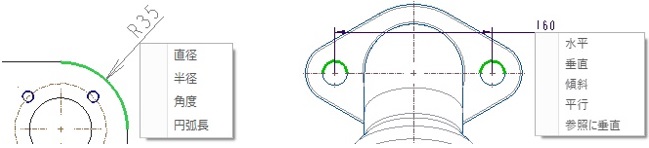

参照選択後に右クリックすることで、寸法作成のオプション（直径 / 半径 / 水平 / 平行 / 中心 / 中心点など）を定義できます。
