中心線（軸）

中心線

Creoでは、モデルのデータム軸を図面に表示して、中心線として使用します。

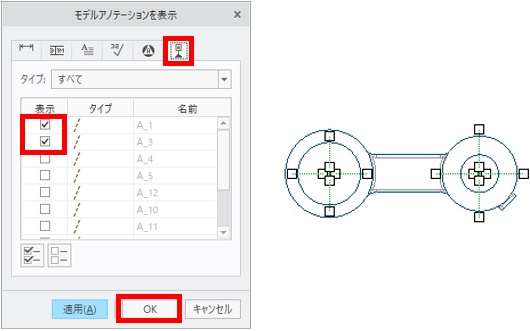

1．「アノテーション」リボンタブ >「アノテーション」グループ >「モデルアノテーションを表示」

2．「データム」タブ > ビュー または フィーチャーを選択

3．表示するデータム軸にチェックを入れる または ビューより選択

4．「OK」

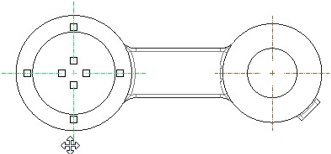

軸をドラッグして長さを編集できます。

1．軸を選択 > ドラッグで長さを編集

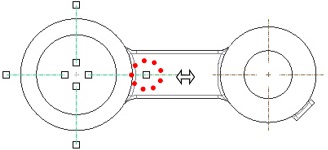

2．軸の「□」をドラックで、部分的に長さを編集

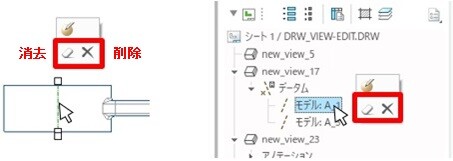

中心線の「消去」と「削除」

中心線を一時的に非表示にするには「消去」を使用し、表示をキャンセルするには「削除」を使用します。

• 「消去」

1．中心線を選択（シートまたは図面ツリー）> ミニツールバー「（消去）」

2．消去を中止する場合、図面ツリーより選択 >「（消去中止）」

• 「削除」

1．中心線を選択（シートまたは図面ツリー）

2．ミニツールバー「（削除）」
