ビューの編集

ビューの編集

図面ビューのスケールや回転方向を編集します。



ビューのスケール

一般ビューや詳細ビューのスケールを、デフォルトと異なるスケールに編集します。

1．ビューの「プロパティ」を表示

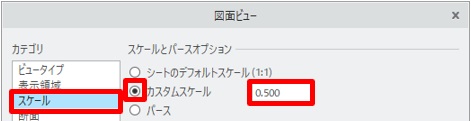

2．カテゴリ「スケール」>「カスタムスケール」を選択 > スケールを入力

3．「OK」





ビューの回転

ビューを回転します。

1．ビューの「プロパティ」を表示

2．カテゴリ「ビュータイプ」

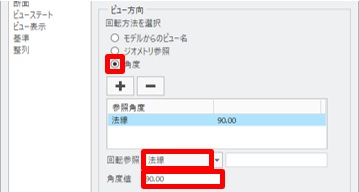

3．回転方法を選択の「角度」> 回転参照の「法線」> 角度値に回転角度を入力

4．「OK」
