断面ビュー
断面ビューを作成します。断面ビューは、既存のビューを断面表示にすることで作成します。
1．ビューの「プロパティ」を表示

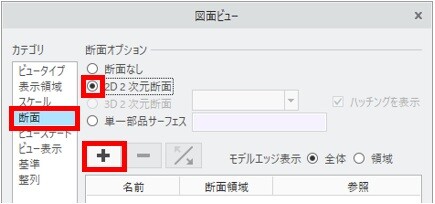

2．カテゴリ「断面」>「2D 2次元断面」>「+（2次元断面を追加）」

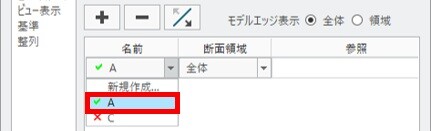

3．名前列のドロップダウンメニューより断面を選択
4．「OK」

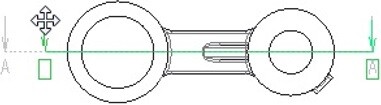

ビューに断面の切断矢印を追加します。
1．断面ビューを選択 > 右クリック「矢印追加」
2．切断矢印を表示させるビューを選択
3．矢印の長さを編集する場合、ドラッグで移動
詳細ビュー

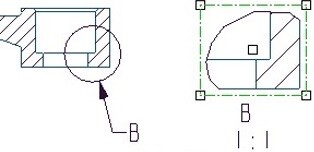

詳細ビューを作成します。
1．「レイアウト」タブ >「モデルビュー」グループ >「詳細ビュー」
2．既存のビューより詳細ビューの中心位置のエンティティをクリック
3．詳細ビューの外形をスプラインで囲む > 中クリックで終了
回転ビュー

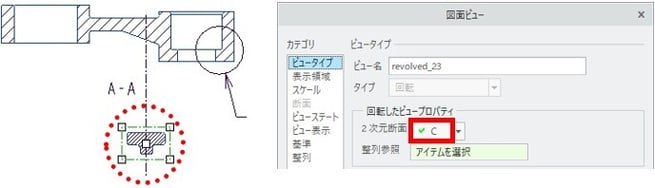

回転ビューを作成します。断面はモデルの断面ビューを使用します。
1．「レイアウト」タブ >「モデルビュー」グループ >「回転ビュー」
2．既存のビューを選択 > ビューを配置する位置をクリック
3．2次元断面のドロップダウンメニューより断面を選択
4．「OK」
補助ビュー

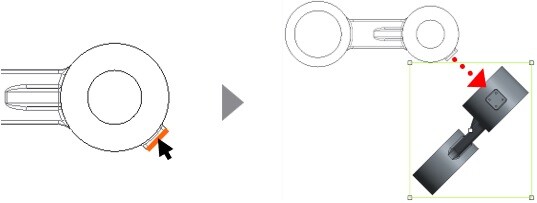

補助ビューを作成します。
1．「レイアウト」タブ >「モデルビュー」グループ >「補助ビュー」

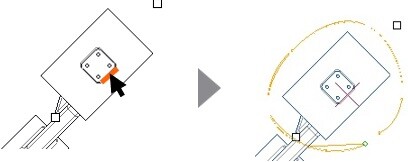

2．既存のビューより補助ビューの方向参照（エッジ、サーフェス、軸）を選択
3．ビューを配置する位置をクリック

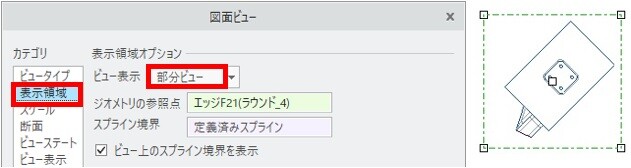

部分的にビューを表示するには、ビュープロパティの「表示領域」オプションより、「部分ビュー」に変更します。
1．補助ビューのプロパティを表示
2．カテゴリ「表示領域」> ビュー表示「部分ビュー」
3．ビューの参照エンティティを選択
4．境界をスプラインで囲む > 中ボタンをクリックで終了
5．「OK」

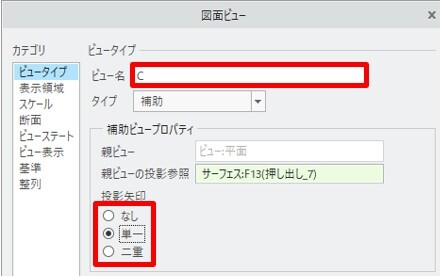

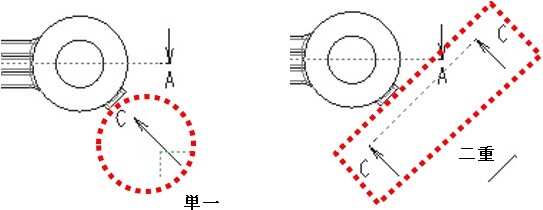

補助ビューの名前は、「プロパティ」より編集します。投影矢印は「単一」と「二重」を表示できます。
1．補助ビューのプロパティを表示
2．補助ビューのプロパティより投影矢印を選択
3．「OK」
破断ビュー

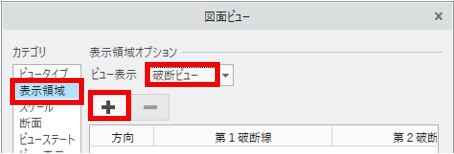

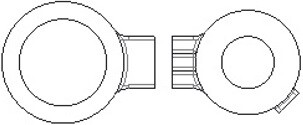

破断ビューを作成します。破断ビューは、既存のビューに破断線を追加することでビューを省略します。
1．ビューの「プロパティ」を表示
2．カテゴリ「表示領域」> ビュー表示「破断ビュー」
3．「（破断を追加）」

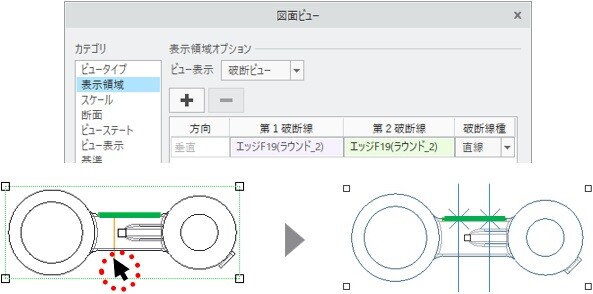

4．破断線の参照エンティティを選択 > 垂直 / 水平方向をクリック
5．2本目の破断線の参照エンティティを選択
6．「OK」

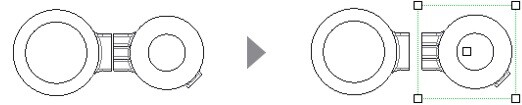

7．ビューを移動して間隔を調節
