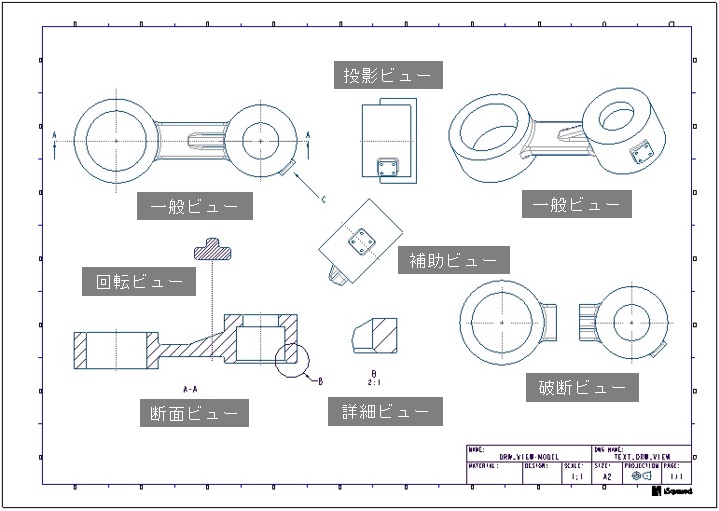

図面ビュータイプ

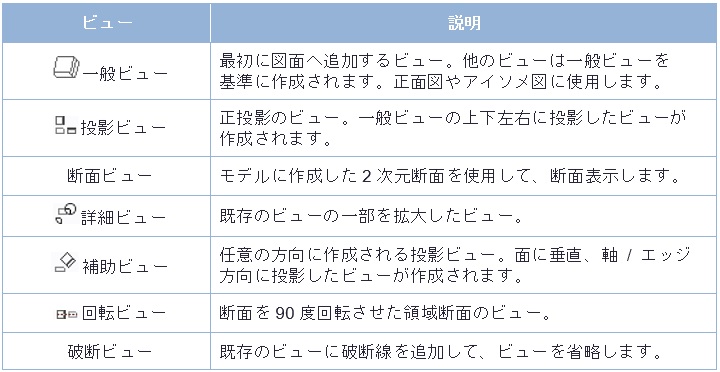

図面ビューには、以下の種類があります。
一般ビュー
一般ビューを作成します。
1．「レイアウト」タブ >「モデルビュー」グループ >「一般ビュー」
または シート上で右クリック「一般ビュー」

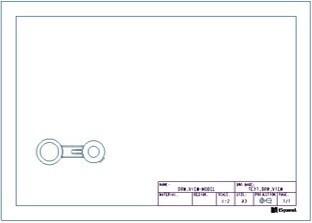

2．ビューを配置する位置をクリック

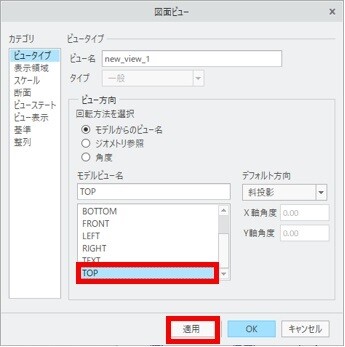

3．「図面ビュー」ウィンドウより、ビュー方向を選択 >「適用」

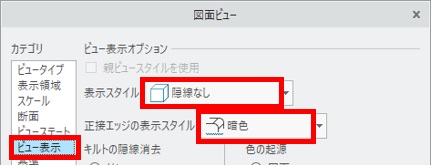

4．カテゴリ：「ビュー表示」
5．「表示スタイル」より「隠線なし」を選択
6．「正接エッジの表示スタイル」より「暗色」を選択
7．「OK」
投影ビュー
投影ビューを作成します。
1．基準のビューを選択
2．「レイアウト」タブ >「モデルビュー」グループ >「投影ビュー」
または シート上で右クリック「投影ビュー」

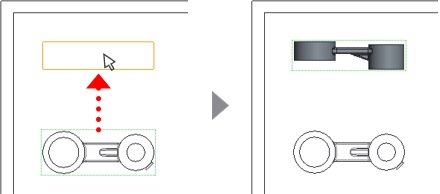

3．作成するビュー方向にマウスカーソルを移動 > 配置する位置をクリック
ビュープロパティの編集
ビュー表示などのビュープロパティを編集します。
1．ビューをダブルクリック
2．カテゴリよりオプションを選択して編集
3．「適用」または「OK」

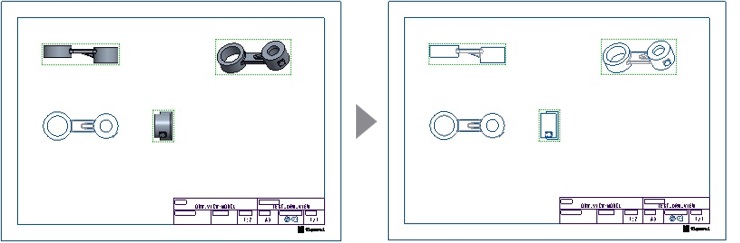

複数のビュー表示を、まとめて編集できます。

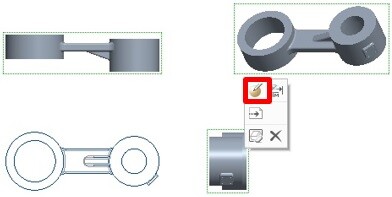

1．「Ctrl」キーを押しながらビューを複数選択 > ミニツールバー「（プロパティ）」
2．ビュー表示オプションを編集
3．「OK」
ビュー移動
ビューを選択して、任意の位置までドラッグすることで移動できます。

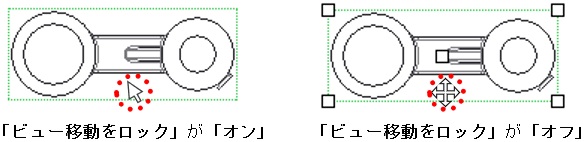

デフォルトでビュー移動はロックされています。ビューを移動するには、「ビュー移動をロック」を「オフ」にします。ビュー移動のロックを解除すると、ビュー上のマウスカーソルが変化します。
1．「レイアウト」リボンタブ >「ドキュメント」グループ >「ビュー移動をロック」をクリックして「オフ」
2．ビューをロックする場合、「ビュー移動をロック」をクリックして「オフ」
または、ビューを選択して、右クリック「ビュー移動をロック」をクリックして「オフ」
