図面ファイルの作成
図面ファイルを新規に作成します。

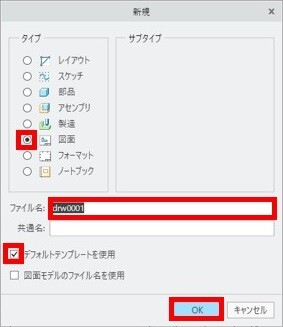

1．「ファイル」メニュー >「新規」
2．タイプ：図面
3．名前フィールドにファイル名を入力
4．デフォルトテンプレートにチェック
5．「OK」
6．「ブラウズ」> モデルを選択して「開く」
7．「フォーマット付きで空」を選択
8．フォーマットを選択 または「ブラウズ」でフォーマットを選択
9．「OK」
10．「OK」
シートサイズの変更
シートサイズなどのフォーマットを変更する場合、シート下部の「サイズ」より変更します。

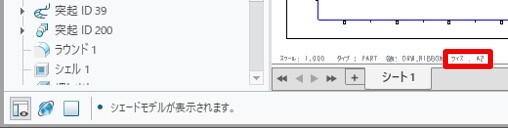

1．シート下部の「サイズ」をダブルクリック

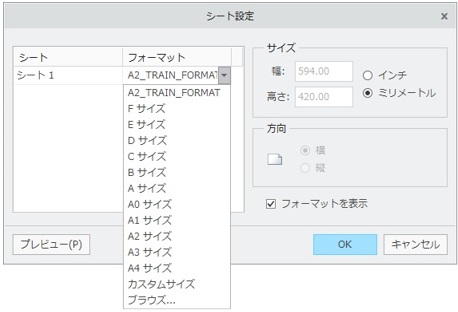

2．フォーマットのドロップダウンメニューよりサイズを選択
または 「ブラウズ」を選択してフォーマットを選択
3．「OK」
4．「フォーマットテーブル」ウィンドウが表示される場合、「すべて除去」を選択
5．「はい」
デフォルト図面スケール
図面のデフォルトスケールは、シート左下部に表示されています。ダブルクリックで変更できます。原寸のスケールは「1」または「1/1」を入力し、1：2の場合は「1/2」または「0.5」と入力します。
