部品表

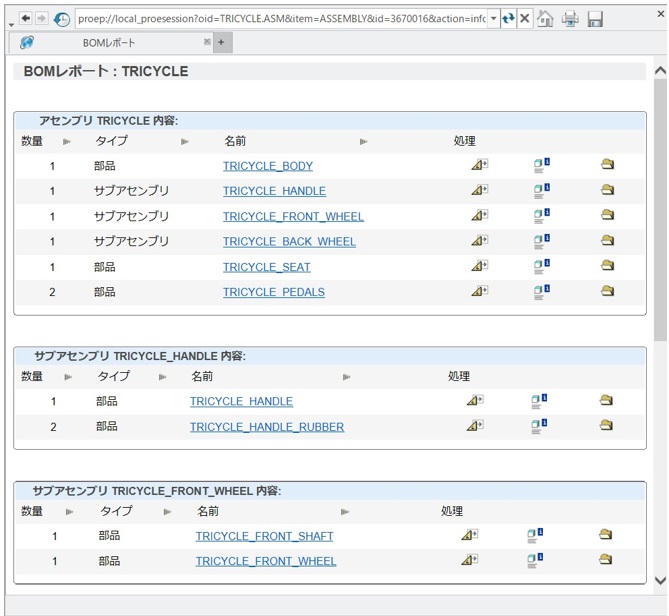

アセンブリの部品表（BOM）をブラウザで確認できます。部品表では、アセンブリの全構成部品がリストされます。

cpb_212040_01

1．「ツール」リボンタブ >「調査」グループ >「 部品表」

2．「トップレベル」または「サブアセンブリ」を選択
  「サブアセンブリ」の場合、サブアセンブリを選択

3．「OK」

cpb_212040_02



  • 列のヘッダーをクリックすることで、列の内容に基づいてレポートを昇順または降順で並べ替えます。列のヘッダーを再度クリックすると、並べ替え順が逆になります。

  • 「名前」の列の構成部品名のリンクをクリックすると、グラフィックウィンドウで
    構成部品がハイライトされます。

  • 「処理」の列には、以下の機能があります。

「ハイライト」アイコン：グラフィックウィンドウで構成部品がハイライトされます。
「情報」アイコン：関連する構成部品のモデル情報が表示されます。
「開く」アイコン：構成部品が別のウィンドウで開きます。
