アセンブリの参照ビューア

参照ビューアを使用して、アセンブリ内の構成部品またはそのフィーチャーの親子関係を表示できます。基本的な参照ビューアの操作は、部品モードの参照ビューアと同じです。



参照ビューアには、指定した構成部品またはその構成部品のフィーチャーの親子関係のグラフが表示されます。このグラフは以下3つの列に分類されます。

  • 親

現在選択している構成部品の親が表示されます。

  • カレントオブジェクト

現在選択している構成部品で、親子関係を表示する対象が表示されます。

  • 子

現在選択している構成部品の子が表示されます。

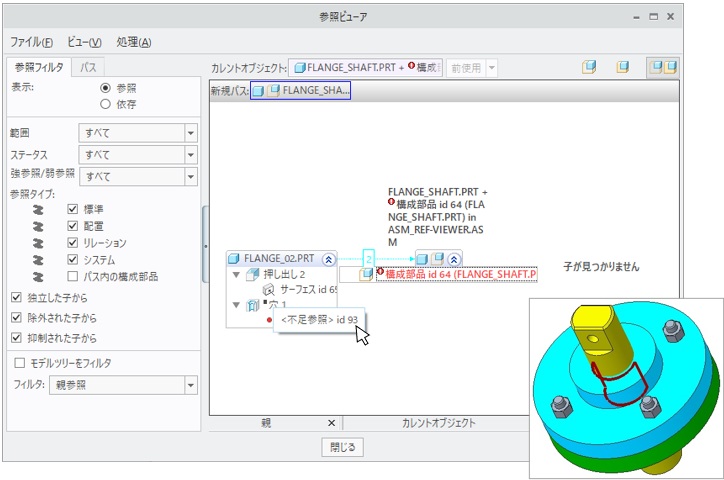

下図の例では、「FLANGE_SHAFT．PRT」は、「FLANGE_02．PRT」の「子」であり、再生に失敗（エラー）しています。「FLANGE_02．PRT」の「穴1」フィーチャーが抑制されたことによって、参照が不足していることを確認できます。

cpb_212020_01

1．構成部品を選択 > 右クリック「情報」>「参照ビューア」





構成部品間のフルパス情報の取得

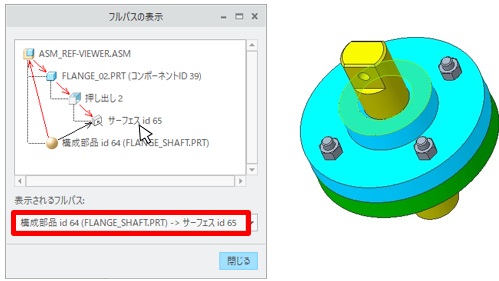

2つの構成部品間の親子関係のフルパスを、ツリー表示できます。部品間の参照を、ツリーで表示することで、より視覚的に確認しやすくなります。

cpb_212020_02

1．参照の矢印を右クリック「フルパスを表示」

2．フルパスを表示する参照を変更するには、表示されるフルパスを変更





オブジェクトの切り替え

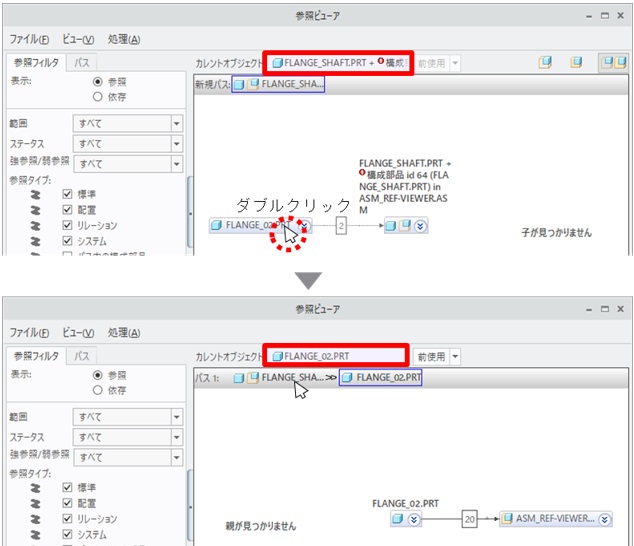

参照ビューアに表示するカレントオブジェクトを変更できます。

cpb_212020_03

1．グラフ内で、カレントオブジェクトに設定する構成部品をダブルクリック
