分解線

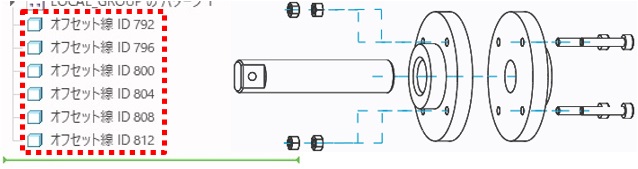

分解された構成部品間の取り付け位置を示す、分解線（オフセット線）を作成できます。分解線を作成すると、モデルツリーに「オフセット線」と表示されます。
分解線の作成
構成部品間の分解線（オフセット線）を作成します。
1．分解ステートを選択
2．「編集」メニュー >「配置を編集」
3．ダッシュボードの「（分解線を作成）」

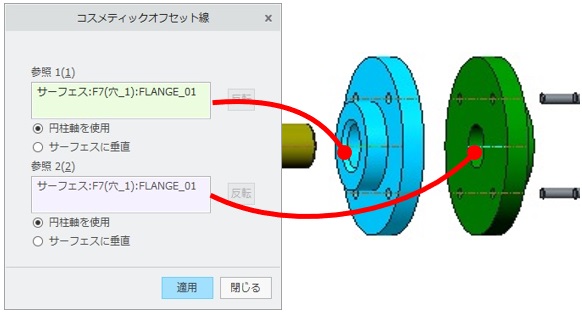

4．構成部品より、2ヶ所参照を選択
5．「適用」>「閉じる」
7．「OK」
8． 分解ステータスを保存
分解線の編集
分解線を編集します。
1．分解線の「配置を編集」
2．分解線を選択
3．「分解線」タブ >「（分解線を編集）」

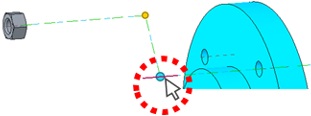

4．分解線のハンドル（●）をドラッグで移動

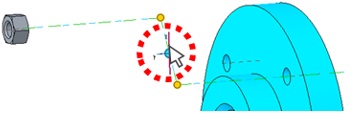

5．ジョグを追加する位置で、右クリック「ジョグを追加」

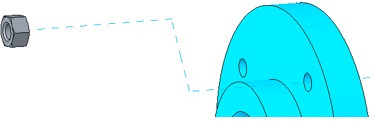

6．座標系の軸にカーソルを置き、ドラッグで移動
7．「OK」
8．分解ステートを保存
分解線の削除
分解線を削除します。
1．分解線を選択 >「分解線」タブ >「（分解線を削除）」
2．「 OK」
