断面オプション
断面フィーチャーのオプションについて説明します。
「キャップ断面をプレビュー」
断面のサーフェスをキャップできます。デフォルトは「オン」です。
下図は、断面キャップを「オフ」にしています。

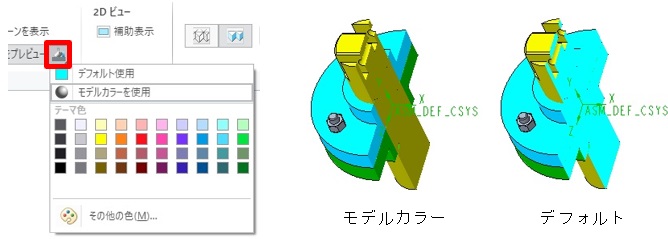

「塗りつぶしカラー」
キャップしたサーフェスのカラーを変更できます。「モデルカラーを使用」の場合、モデルのカラーでプレビューされます。
「ハッチングパターンを表示」
断面にハッチングを表示します。ミニツールバーの「（断面を表示）」と同じです。
「3Dドラッガ」
3Dドラッガを使用して、断面の位置を自由に移動または回転できます。

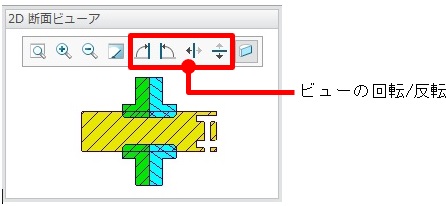

「補助表示（断面ビューア）」
断面がスクリーンに対して平行に表示されます。拡大、縮小、回転、反転ができます。
「干渉を表示」
アセンブリ断面の場合、構成部品間の干渉を赤色（デフォルト）で表示できます。
1．「オプション」タブ >「干渉を表示」にチェックを入れる
