断面の管理

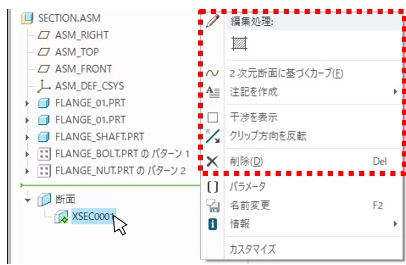

作成した断面は、モデルツリー下部（フィーチャーや構成部品の後）に表示されます。モデルツリーより断面を右クリックしてメニューを選択します。

断面の「アクティブ化」と「非アクティブ化」

断面表示を有効にするには、断面を「アクティブ化」します。断面表示を解除するには、断面を「非アクティブ化」します。アクティブ化できるのは1つのみです。

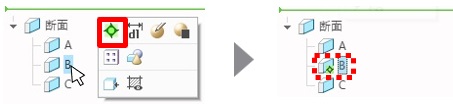

1．断面を選択 > ミニツールバー「（アクティブ化）」

断面の名前を変更できます。断面の名前は、図面の断面ビューの名前になります。

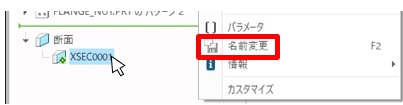

1．断面を右クリック「名前変更」> 名前を入力 > Enterキー
　　モデルツリー上で断面を2回クリック（ダブルクリックではない）することでも変更可能

モデルに断面のハッチングを表示します。

1．断面を選択 > ミニツールバー「（断面を表示）」

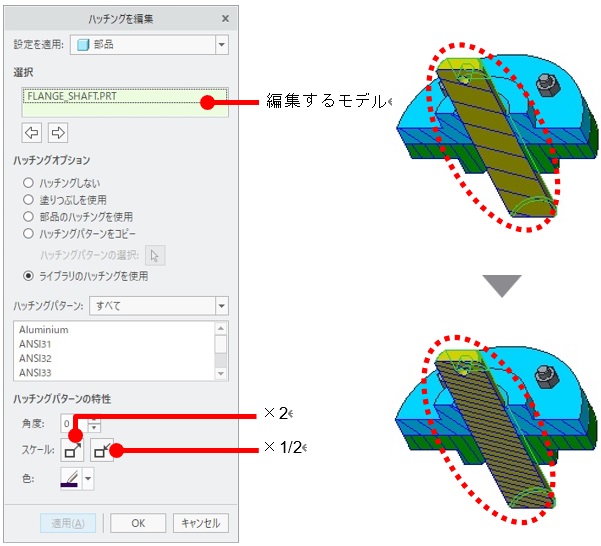

ハッチングの角度、スケール（サイズ）、カラーを編集できます。

1．断面を右クリック「（ハッチングを編集）」

2．（アセンブリ断面の場合）ハッチングを編集するモデルを選択

3．角度、スケール、カラーを編集

4．「適用」>「OK」
