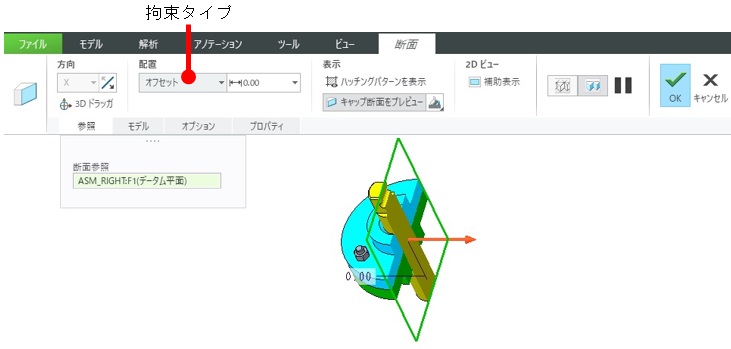

断面の作成：平面

断面参照に平面を使用して断面を作成します。

1．「ビュー」リボンタブ >「モデル表示」グループ >「（平面）断面」
　　（「アセンブリ」モードの場合、「モデル」リボンタブからもアクセスできます）

2．断面参照の平面を選択

3．拘束タイプを選択

4．オフセットの場合、値を編集またはモデルの矢印をドラッグで移動

5．方向の「（クリップ方向反転）」をクリックして反転

6．「OK」

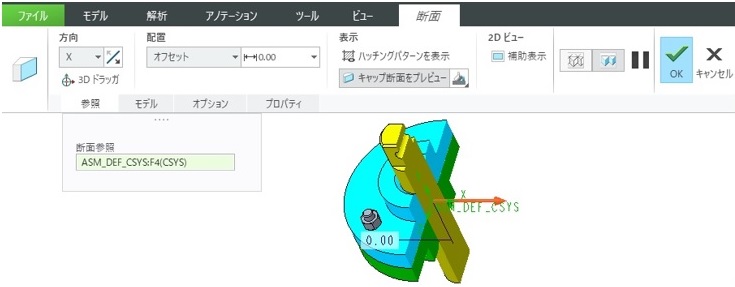

断面の作成：Ｘ方向、Ｙ方向、Ｚ方向

断面参照に、デフォルトの座標系の軸方向を使用して断面を作成します。デフォルト座標系が参照に選択されますが、他の座標系に変更することもできます。

1．「ビュー」リボンタブ >「モデル表示」グループ >「断面」タイプ

2．「X方向」/「Y方向」/「Z方向」

3．拘束タイプを選択 > オフセットの場合、値を編集

4．「OK」

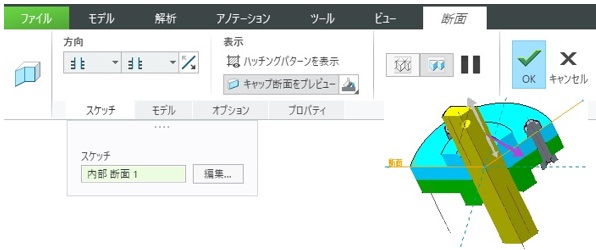

断面参照に、スケッチを使用した作成方法を説明します。

1．「ビュー」リボンタブ >「モデル表示」グループ >「断面」タイプ

2．「オフセット断面」

3．スケッチ平面を選択

4．「スケッチ」グループ >「線のチェーン」で断面をスケッチ

5．「OK」

6．「OK」
