2次元断面の概要

断面

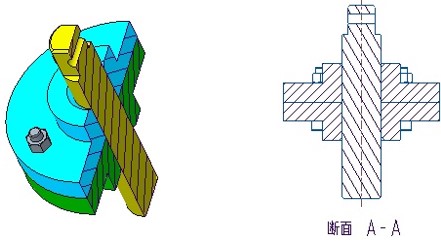

モデルに2次元断面を作成することで、モデルの詳細を確認できます。モデルに作成した断面は図面の断面に使用できます。断面は部品とアセンブリのどちらにも作成できます。

断面タイプ

参照を使用して、モデルを断面表示にします。断面参照には、以下の種類があります。

拘束タイプ

断面の参照の拘束には、以下の種類があります。

• 「オフセット」

選択した参照から指定した距離に2次元断面を作成します。

• 「貫通」

選択した参照上に 2 次元断面を作成します。
