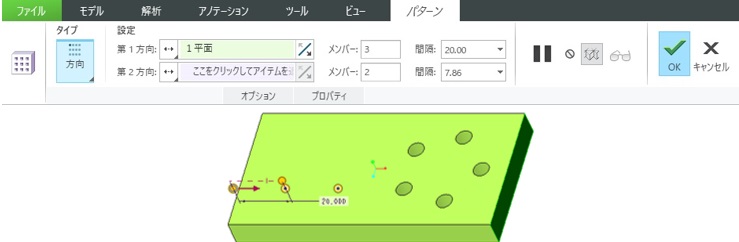

アセンブリのパターン

構成部品をパターンでコピーします。操作方法は、フィーチャーのパターンと同様です。

1．パターンする構成部品を選択

2．「モデル」リボンタブ >「修正子」グループ >「パターン」

3．パターンタイプ「方向」を選択 > 方向参照を選択

4．メンバーの数と間隔（ピッチ）を編集

5．「OK」

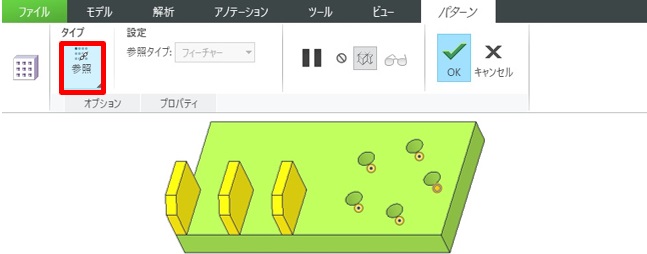

構成部品の参照パターン

フィーチャーパターンで作成されたサーフェスやデータム軸などを参照した構成部品をパターンすると、参照パターンされます。

1．パターンする構成部品を選択

2．「モデル」リボンタブ >「修正子」グループ >「パターン」

3．パターンタイプが「参照」であることを確認

4．「OK」
