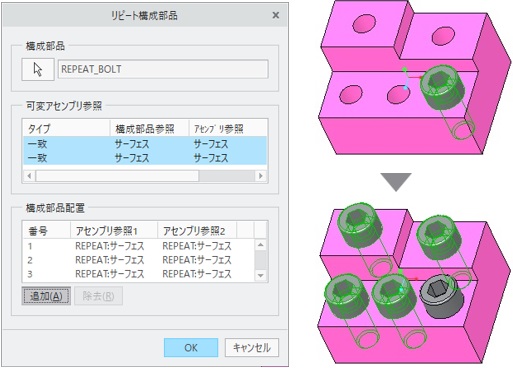

リピート配置
アセンブリ内に同じ構成部品を繰り返し配置できます。
1．モデルツリーよりリピート配置する構成部品を選択 > 右クリック「繰り返し」

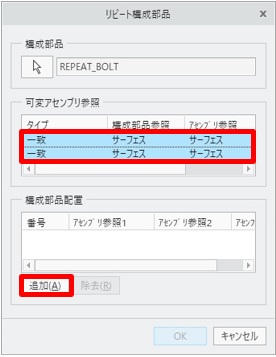

2．可変アセンブリ参照より使用する拘束を選択 >「追加」
3．ハイライトしている参照をモデルから選択
4．続けて構成部品を配置する場合、参照を選択
5．「OK」
構成部品のリピート配置に関連する以下の要素があります。
- 「構成部品」
選択した構成部品が表示されます。
- 「可変アセンブリ参照」
選択した構成部品の配置に使用されている拘束が、すべて表示されます。
例えば、ブロックの様々な穴にボルトをリピート配置する場合、穴サーフェスへの「一致」拘束のみを選択し、平面サーフェスへの「一致」拘束は選択する必要がありません。これは、ボルトを挿入する穴は異なりますが、ボルトのヘッドは必ず同じサーフェスと合致するためです。

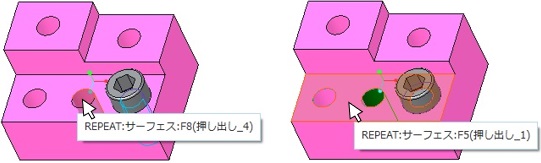

拘束を選択すると、モデルの参照がハイライトします。
- 「構成部品配置」
新しいアセンブリ参照を選択すると、そのアセンブリに構成部品が追加されて構成部品配置に表示されます。リピート配置した構成部品を除去するには、リストでその構成部品を選択し、「除去」ボタンをクリックします。
