構成部品の組付け③

推定許容

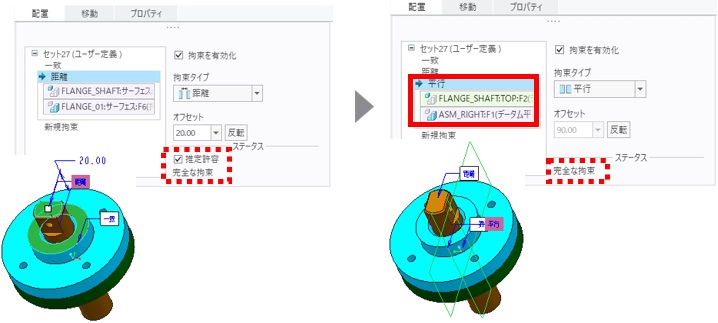

円筒状サーフェスを参照に選択した場合、「推定許容」オプションが設定されます。「推定許容」オプションが設定されている場合、構成部品の方向を決める参照がなくてもステータスが「完全な拘束」になります。構成部品の方向参照を追加すると、「推定許容」オプションは表示されません。

パッケージ済み構成部品

完全に拘束されていない構成部品を、「パッケージ済み構成部品」と呼びます。モデルツリーでパッケージ済み構成部品は四角記号が表示されます。
