拘束の編集

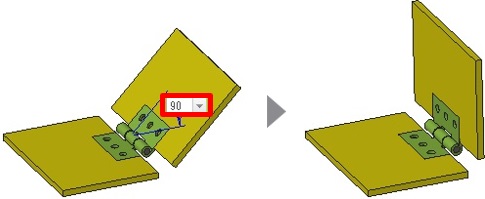

拘束の距離や角度などの値を編集するには、構成部品を「編集」します。編集後には、「再生」が必要です。

cpb_203050_01

1．構成部品を選択 > 右クリック「（編集）」

2．値を編集

3．「モデル」リボンタブ >「オペレーション」グループ >「再生」







拘束の再定義

構成部品の拘束を再定義するには、構成部品を定義編集します。

1．構成部品を選択 > 右クリック「（定義を編集）」

2．「配置」タブを表示 > 変更する拘束を選択

3．参照を選択 または 拘束タイプを変更

4．「OK」

5．変更が反映されない場合は、「再生」を実行
