「デフォルト」を使用したアセンブリ
拘束タイプ「デフォルト」で構成部品をアセンブリします。
1．新規にアセンブリを作成
2．「モデル」リボンタブ >「構成部品」グループ >「アセンブリ」

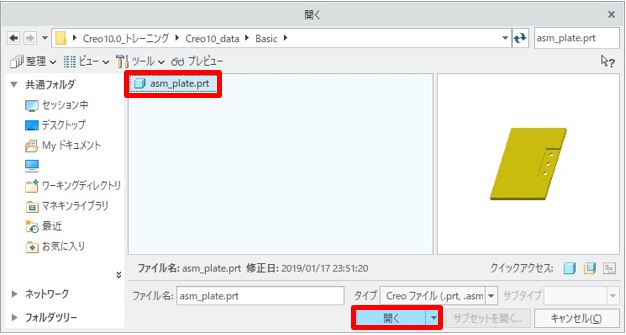

3．「開く」ウィンドウより、部品またはアセンブリを選択
4．「開く」

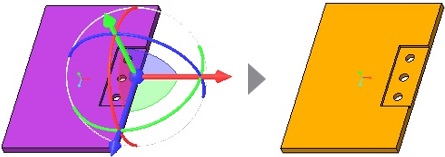

5．「配置」タブ >「拘束タイプ」より「デフォルト」を選択
6．ステータスが「完全な拘束」になっていることを確認して、「OK」
複数の拘束を使用したアセンブリ
複数の拘束を使用してアセンブリします。
1．「モデル」リボンタブ >「構成部品」グループ >「アセンブリ」
2．「開く」ウィンドウより、部品またはアセンブリを選択
3．「開く」

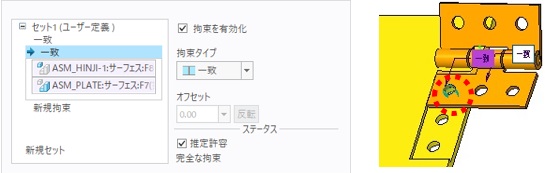

4．「配置」タブ > 拘束タイプ「 自動」の状態で、グラフィックウィンドウより構成部品の参照を選択
5．同様にアセンブリの参照を選択。自動的に拘束タイプが選択される。

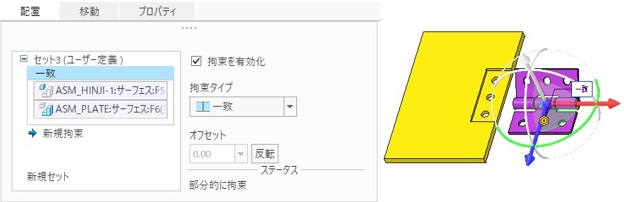

6．「新規拘束」をクリック
7．構成部品の参照を選択
8．アセンブリの参照を選択
9．拘束タイプの変更が必要な場合は、変更
10．「新規拘束」をクリック
11．構成部品の参照を選択
12．アセンブリの参照を選択
13．拘束タイプの変更が必要な場合は、変更
14．「OK」
