アセンブリファイルの新規作成

アセンブリファイルを新規に作成します。

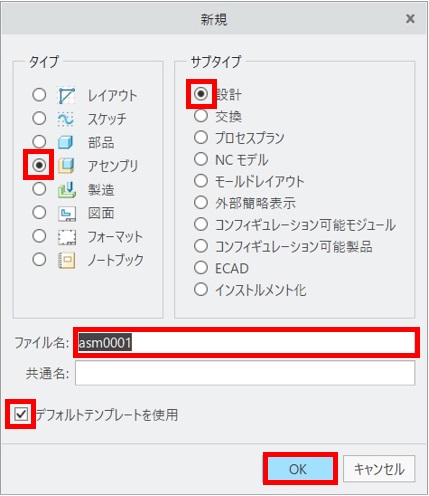

1．「ファイル」メニュー >「新規」

2．タイプ：アセンブリ　サブタイプ：設計

3．名前フィールドにファイル名を入力

4．「デフォルトテンプレート使用」にチェック

5．「OK」

アセンブリファイルのコピー

アセンブリの親子関係を維持したまま、ファイルをコピーします。

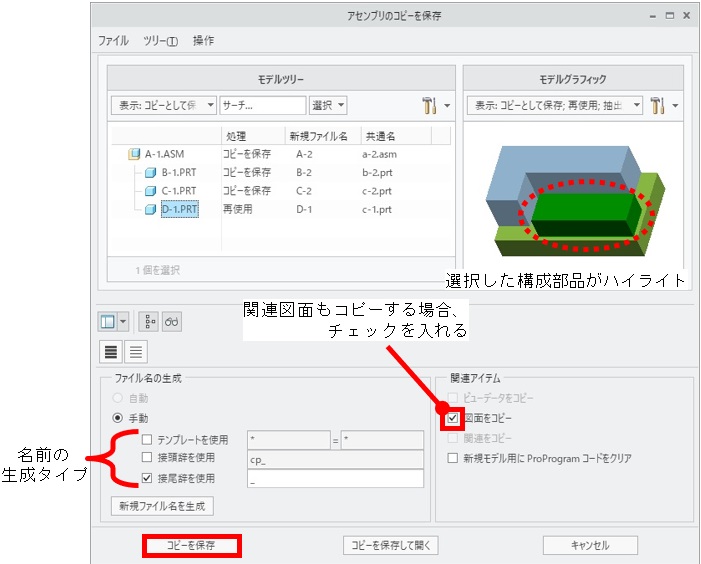

「アセンブリのコピーを保存」ウィンドウでは、リストより構成部品を選択するとプレビューでモデルを確認できます。コピーするファイルの関連図面をコピーすることもできます。

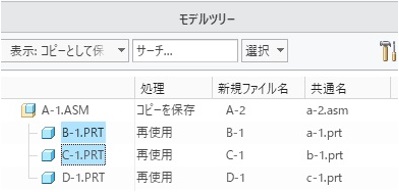

コピー後の名前を入力すると、「処理」列が「再使用」から「コピーを保存」に変わります。コピーする部品の名前は、「新規ファイル名」列に直接入力するか、命名規則を使用します。
ここでは、命名規則を使用したコピー操作を例に説明します。

1．コピーするアセンブリを開く

2．「ファイル」メニュー >「名前を付けて保存」>「コピーを保存」

3．「新規ファイル名」フィールドにコピー後の名前を入力

4．「OK」

5．名前を変更する構成部品を選択

6．「ファイル名の生成」より名前の生成タイプを選択 > 命名規則を入力

7．「新規ファイル名を生成」

8．コピーする構成部品の「処理」列を「コピーを保存」に変更

9．図面をコピーする場合、「関連アイテム」より「図面をコピー」にチェック

10．「コピーを保存」

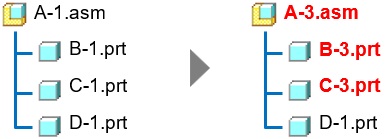

アセンブリの親子関係を維持したまま、ファイルの名前を変更します。アセンブリファイルの名前変更時に、構成部品の名前を変更することができます。

操作方法は、アセンブリファイルのコピーと同様です。ここでは、ファイル名を直接入力する操作を例に説明します。

1．名前を変更するアセンブリを開く

2．「ファイル」メニュー >「ファイルを管理」>「名前変更」

3．「新規ファイル名」フィールドに変更後の名前を入力 >「OK」

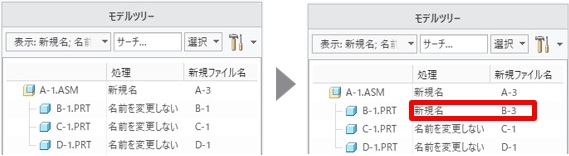

4．新規ファイル名列にて構成部品の名前を変更

5．「OK」
