サーチツールとは
「サーチ」ツールを使用すると、グラフィックウィンドウまたはモデルツリーから選択せずに、モデル内部のエンティティを検索できます。サーチ結果よりアイテムを選択できるため、検索条件のアイテムを複数選択できます。
モデルが複雑になるほど、サーチツールの利用価値は大きくなります。検索条件には、さまざまな基準を設定できます。
- サーチ内容
サーチするアイテムのタイプを指定します。例：データム平面、構成部品、軸のみ
- サーチ項目
サーチ基準とするアイテムのタイプを指定します。「サーチ内容」の指定内容に応じたアイテムのタイプが表示されます。
- サーチ先
サーチの実行対象となるモデルを指定します。ドロップダウンリストより選択するか、「（モデルを選択）」をクリックして、モデルを選択します。
- 規則の「名前」
サーチするアイテムの名前の一部またはすべてを入力することで、詳細なサーチを実行できます。名前のサーチ文字列の先頭および末尾の両方に、ワイルドカード（*）を使用できます。
1．ステータスバーの「（サーチ）」

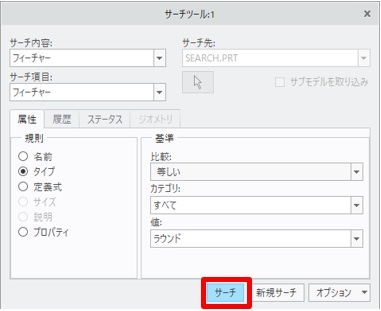

2． 検索条件を設定
3．「サーチ」

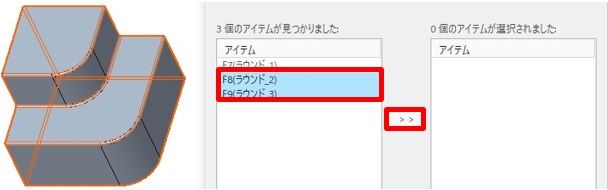

4．アイテムを検出から選択するアイテムを選択 >「>>（追加）」
5．「閉じる」
