寸法公差とは

モデルの寸法に許容範囲を指定できます。このような範囲を「寸法公差」と呼びます。
一般的にお客様の環境設定によって、使用する公差規格（ANSIまたはISO）が設定されており、すべてのモデル寸法は設定した公差規格によって制御されます。適用されている公差規格は、モデル特性にて確認できます。

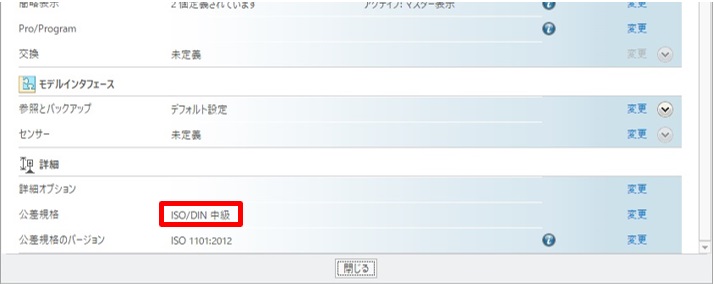

cpb_130030_01





公差を設定

寸法に公差を設定します。寸法公差は、モデルまたは図面に設定できますが、ここではモデルに設定する方法を説明します。モデルに追加することで、設計意図をモデルに持たせることができます。

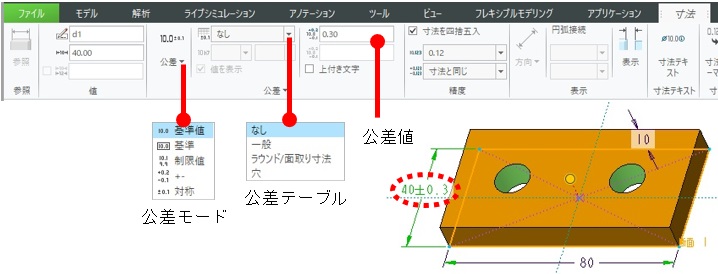

cpb_130030_02

1．フィーチャーの編集モードで、公差を指定する寸法を選択

2．「寸法」リボンタブ >「公差」グループ > 公差モードを選択

3．公差テーブルを選択

4．公差値を入力

5．「OK」



  • 公差モード

公差の表示には、以下の種類があります。

「基準値」：基準寸法値を公差表示なしで表示
 「基準」：寸法値を基準として表示
 「制限値」：基準寸法は表示されず、上限値と下限値を表示
 「＋－」：正と負との範囲とともに基準値を表示
 「対称」：対称な正と不の範囲とともに基準値を表示

  • 公差テーブル

寸法に対応つける公差テーブルを指定できます。「一般」/「ラウンド / 面取り寸法」/「シャフト」/「穴」のテーブルを使用できます。

  • 公差値

公差値を指定します。

  • テーブル名

テーブル名とクラスを指定します。

cpb_130030_03





公差テーブルの追加

モデルに公差テーブルを追加します。

1．モデル特性の「公差規格」行の「変更」

2．公差設定の「公差テーブル」>「検索」

cpb_130030_04

3．テーブルを選択 >「開く」

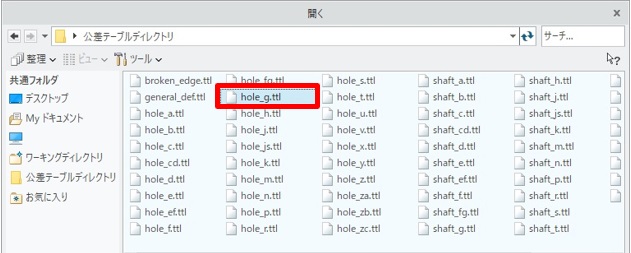

cpb_130030_05

4．「はい」

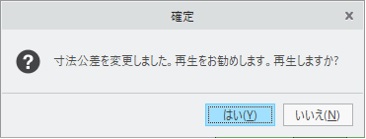

cpb_130030_06

5．「終了 / 戻る」

6．「閉じる」



モデル等級を変更

モデルの公差等級を変更できます。

cpb_130030_07

1．モデル特性の「公差」行の「変更」

2．公差設定の「モデル等級」> TOL CLASSESより等級を選択

3．「はい」

4．「終了 / 戻る」

5．「閉じる」
