ファミリーテーブルの編集

行または列の削除

値を選択して右クリック「行を削除」または「列を削除」を選択します。



テーブル全体を削除

「編集」>「テーブル全体を削除」>「はい」の順に選択します。



「Excelで編集」

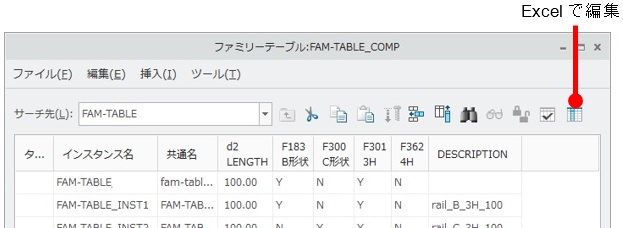

「 Excelで編集」は、Microsoft Excelを使用してファミリーテーブルを設定できます。



寸法名の変更

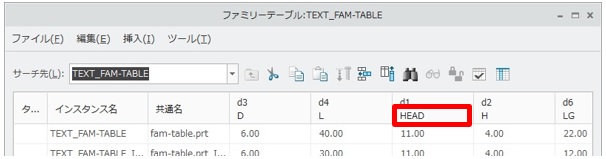

寸法の列のヘッダーには寸法名が表示されます。寸法名を変更することで識別しやすくなります。

1．ファミリーテーブルの定義ウィンドウが開いている場合閉じる

2．フィーチャーの「寸法を編集」

3．寸法を選択

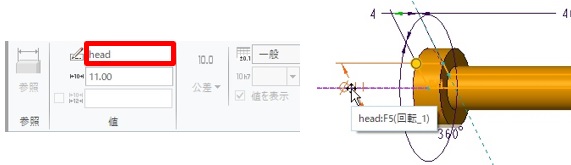

4．「寸法」リボンタブ >「値」グループ > 寸法のシンボル名を編集





インスタンスの操作と識別

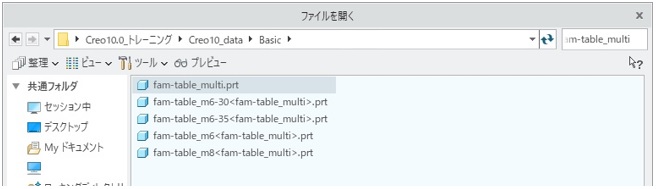

「ファイルを開く」ウィンドウとブラウザに、ジェネリックとすべてのインスタンスが表示されます。インスタンス名は「instance_name<generic_name>.prt」という形式で表示されます。

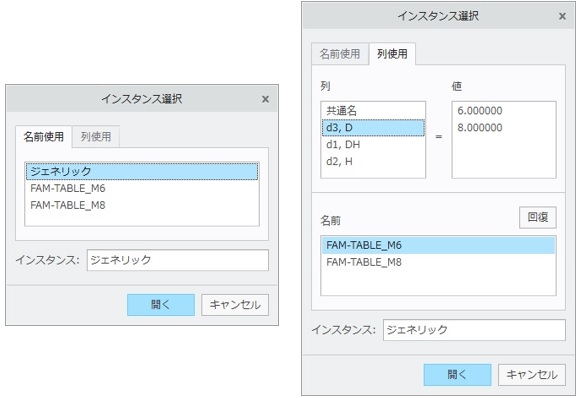

ジェネリックモデルを開く時、「インスタンス選択」ウィンドウで開くファイルを選択します。



インスタンスモデルを開くと、モデルツリーにジェネリック名が表示されます。

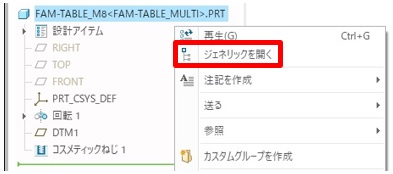

例えば、「FAM-TABLE_MULTI.PRT」という名前のジェネリックモデルのインスタンス「FAM-TABLE_M8.PRT」を開いた場合、モデルツリーには「FAM-TABLE_M8< FAM-TABLE_MULTI >.PRT」と表示されます。インスタンスモデルのジェネリックを開くには、「ジェネリックを開く」を使用します。
