ファミリーテーブルの作成

ファミリーテーブルの作成

部品モデルに、「寸法」「フィーチャー」「パラメータ」を使用してファミリーテーブルを定義する方法を例に説明します。

1．「モデル」リボンタブ >「モデル意図」グループ >「ファミリーテーブル」

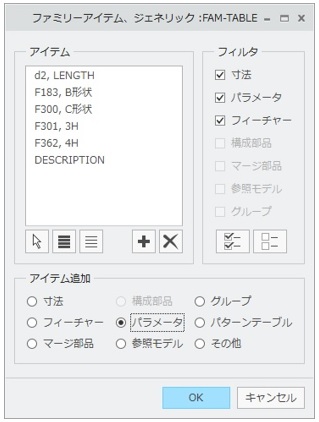

2．「テーブル列を追加 / 削除」

3．「寸法」を追加する場合

3-1．アイテム追加より「寸法」を選択

3-2．フィーチャーを選択

3-3．寸法値を選択

4．「フィーチャー」を追加する場合

4-1．アイテム追加より「フィーチャー」を選択

4-2．フィーチャーを選択

4-3．「終了」

5．「パラメータ」を追加する場合

5-1．アイテム追加より「パラメータ」を選択

5-2．パラメータを選択

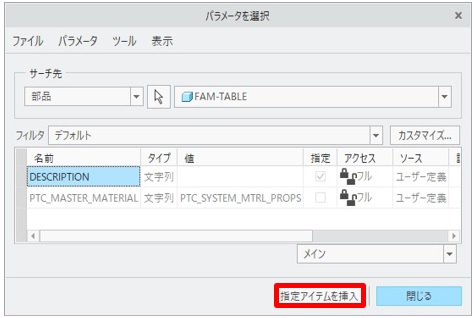

5-3．「指定アイテムを挿入」

5-4．「閉じる」

6．ファミリーアイテムの「OK」

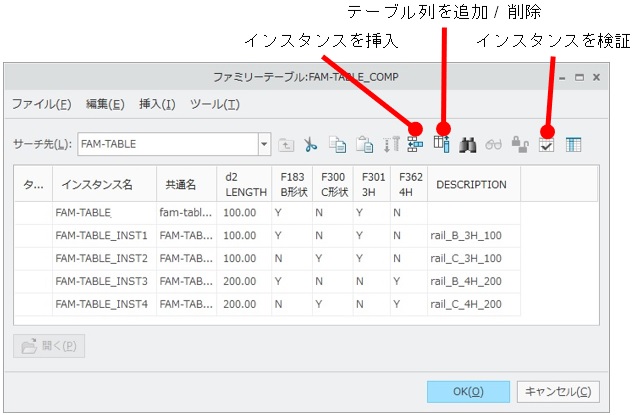

7．必要なインスタンス数と同数回「インスタンスを挿入」をクリック

8．インスタンス名を編集

9．各アイテムの値を編集

フィーチャーの場合、「N」は抑制、「Y」は抑制しない

10．「インスタンスを検証」

11．「検証」

12．「閉じる」

13．「OK」
