ミラーフィーチャーとは

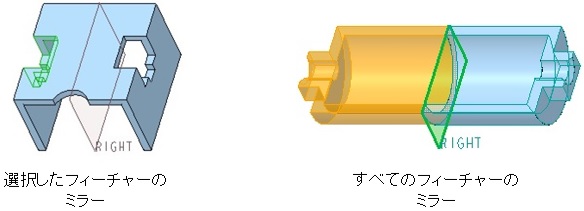

「ミラー」フィーチャーは、モデルの形状を反転したコピーを作成できます。フィーチャーのミラーは、選択したフィーチャーのみミラーする方法と、すべてのフィーチャーをミラーする方法があります。

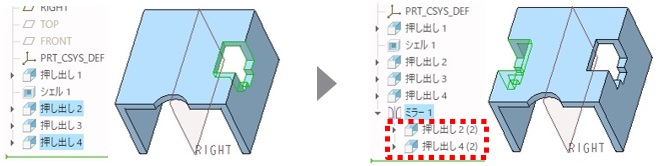

選択したフィーチャーのミラーを作成
選択したフィーチャーをミラーコピーします。
1．ミラーコピーするフィーチャーを選択

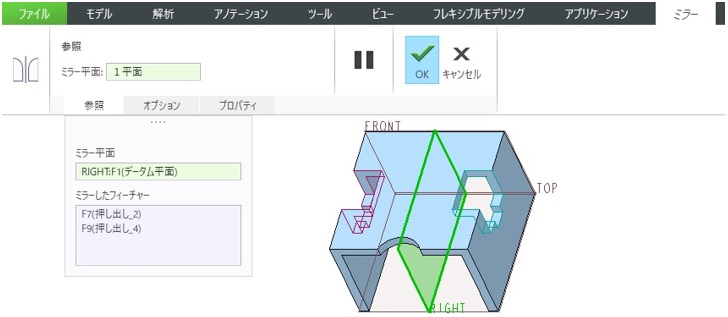

2．「モデル」リボンタブ >「編集」グループ >「ミラー」
3．ミラーの基準となる平面を選択
4．「OK」

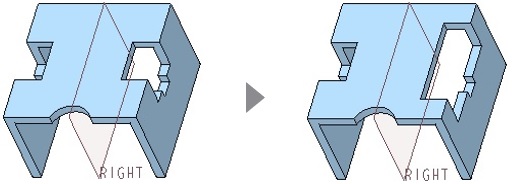

ミラーフィーチャーの依存
選択したフィーチャーのミラーは、元のフィーチャーから独立させることができます。独立させることで、元のフィーチャーを編集してもミラーコピーされた形状は変更されません。
1．「オプション」タブ > 依存コピーのチェックを外す

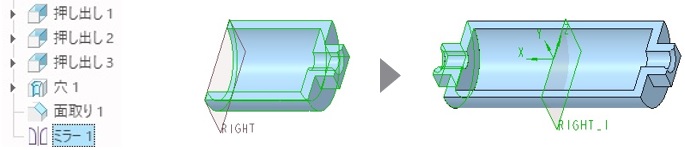

すべてのフィーチャーのミラーを作成
すべてのフィーチャーをミラーコピーします。
1．モデルツリーの一番上の部品名を選択、またはボディを選択
2．「モデル」リボンタブ >「編集」グループ >「ミラー」
3．ミラーの基準となる平面を選択
4．「OK」
