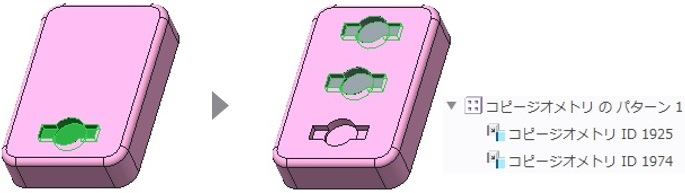

ジオメトリパターンフィーチャーとは

選択したサーフェスなどのジオメトリをやデータムをパターンします。
「パターン」ツールがフィーチャーや構成部品をパターンするのに対して、「ジオメトリパターン」ツールは、複数で形成されたジオメトリやインポートされた形状をパターン化するのに使用します。
選択した形状をパターン化するため、モデルツリーで連続していないフィーチャーをパターン化する場合にも使用できます。

cpb_123090_01

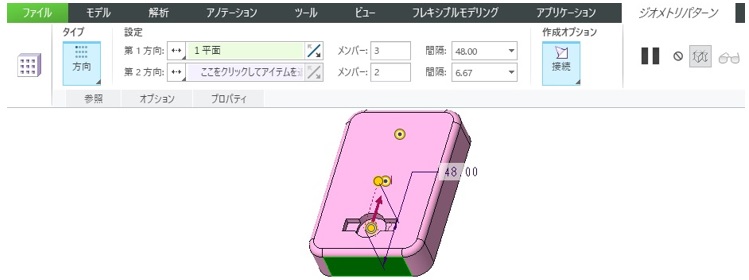

ジオメトリパターンの作成

cpb_123090_02

1．ジオメトリを選択

2．「モデル」リボンタブ >「編集」グループ >「パターン」タイプ >「ジオメトリパターン」

3．パターンのタイプやパターン数などを定義

4．「OK」
