直線パターンの種類
直線パターンには、以下の種類があります。
- 寸法パターン
パターン方向の参照に、フィーチャーの距離寸法を使用します。
- 方向パターン
パターン方向の参照に、データム平面やサーフェスを使用します。
直線パターンの作成
1．パターンリーダーのフィーチャーを選択
2．「モデル」リボンタブ >「編集」グループ >「パターン」
3．パターンのタイプより「寸法」または「方向」を選択

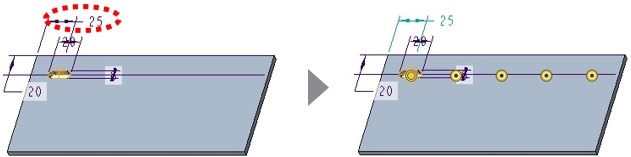

4．「寸法」パターンの場合
4-1．方向参照に距離寸法を選択

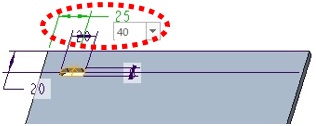

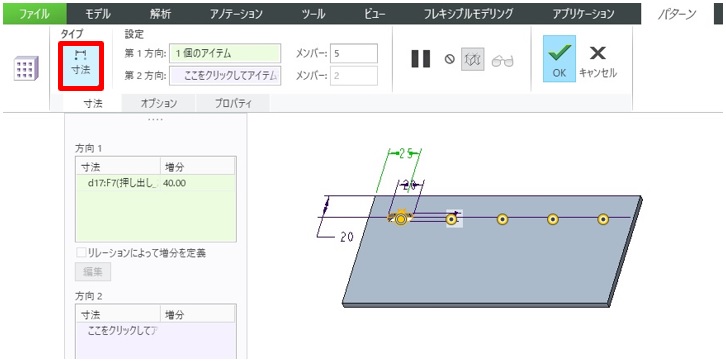

4-2．ピッチを入力 または「寸法」タブの「増分」にピッチを入力
4-3．ダッシュボードのメンバーの数を編集

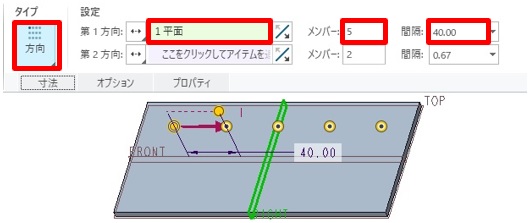

5． 「方向」パターンの場合

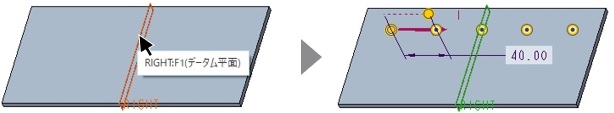

5-1．方向参照の平面またはエッジを選択
5-2．ダッシュボードのパターン数とピッチを編集
※「方向」パターンの場合は、「寸法」タブは使用不可
6．「OK」
２方向のパターン
パターンは「第1方向」と「第2方向」の2方向まで一度に作成できます。
1．第1方向のパターンを定義
2．ダッシュボードより、第2方向の「ここをクリック...」をクリック
3．方向参照を選択
4．第1方向と同様に、方向／パターン数／ピッチを編集
