ブレンドフィーチャーの作成

ブレンドフィーチャーの作成

ブレンドフィーチャーは、断面をスケッチで作成する「スケッチ断面」と、既存のカーブやモデルのエッジなどを選択して作成する「スケッチ断面」があります。
「スケッチ断面」を使用した作成方法を例に説明します。

1．「モデル」リボンタブ >「形状」グループ >「ブレンド」

2．ダッシュボードの「スケッチ断面」

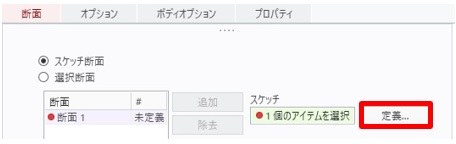

3．「断面」タブ >「定義」

4．スケッチ平面を選択 >「スケッチ」

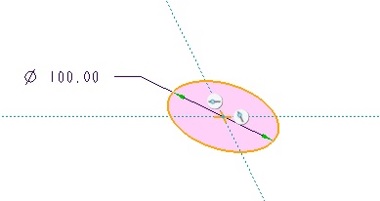

5．断面をスケッチ

6．「OK」

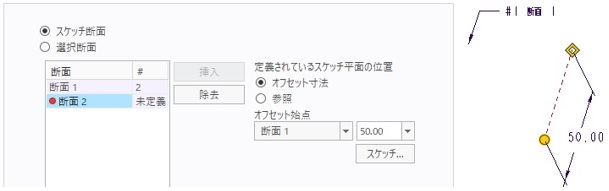

7．「断面2」の定義されているスケッチ平面の位置から、「オフセット寸法」または「参照」を選択

8．オフセット値または平面参照を指定

9．「スケッチ」

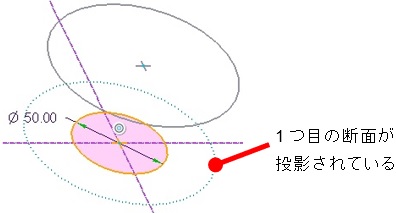

10．「断面2」の断面をスケッチ

11．「OK」

12．「断面」タブ >「追加」

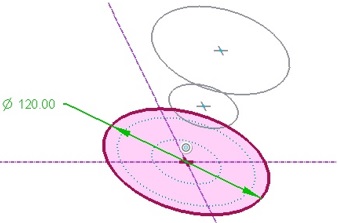

13．3つ目以降の断面も同様に定義

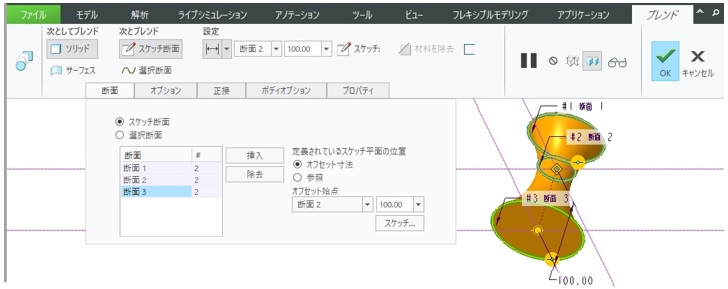

14．「OK」
