スイープ

スイープフィーチャーとは

「 スイープ」フィーチャーは、断面のスケッチを軌道に沿って移動して形状を作成します。





スイープフィーチャーの軌道

スイープフィーチャーの軌道は、以下の2種類のアイテムが使用できます。

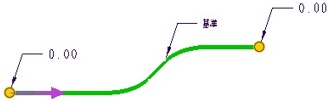

• カーブ

事前に作成した「スケッチ」カーブや「カーブ」を使用します。

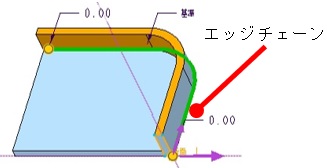

• モデルのエッジ

モデルのエッジを使用します。複数の隣接するエッジを選択する場合は、チェーン選択で選択します。

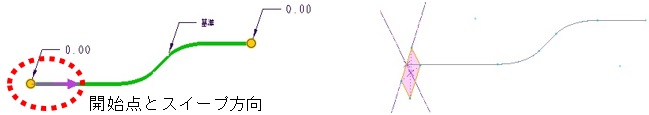

断面の定義

スイープフィーチャーの断面は、軌道の始点から終点に沿って移動します。断面のスケッチ平面は、軌道に垂直になるように開始点に配置されます。

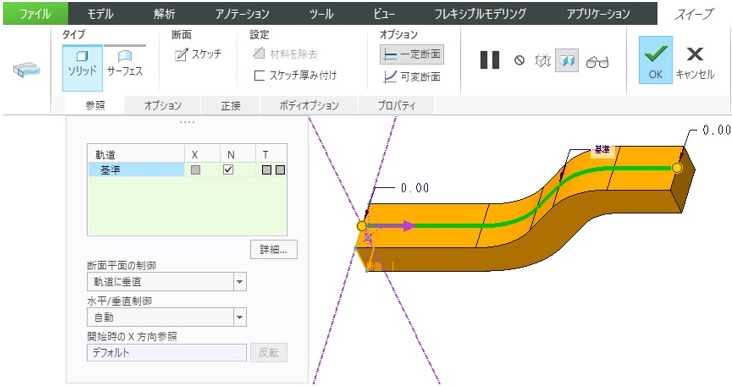

スイープフィーチャーの作成

スイープフィーチャーの軌道は、カーブまたはモデルのエッジを使用します。カーブを使用する場合は、事前に作成しておきます。モデルのエッジを使用する場合は、ループ選択で選択します。

1．「モデル」リボンタブ >「形状」グループ >「スイープ」

2．「一定断面」

3．軌道を選択

4．「スケッチ」

5．軌道の開始点を参照して断面をスケッチ

6．「OK」

7．「OK」

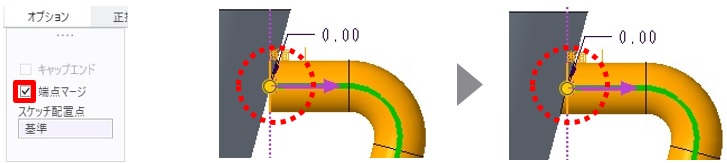

端点マージ

スイープフィーチャーの軌道が開いている（軌道の開始点と終点が接していない）場合、端点に接するモデルとの接続方法を選択できます。モデルまで形状を延長して接続するには、「端点マージ」に✓を入れて「オン」にします。
