シェルフィーチャーとは

「 シェル」フィーチャーは、選択したサーフェスを除去して指定した肉厚にする機能です。





シェルフィーチャーの作成

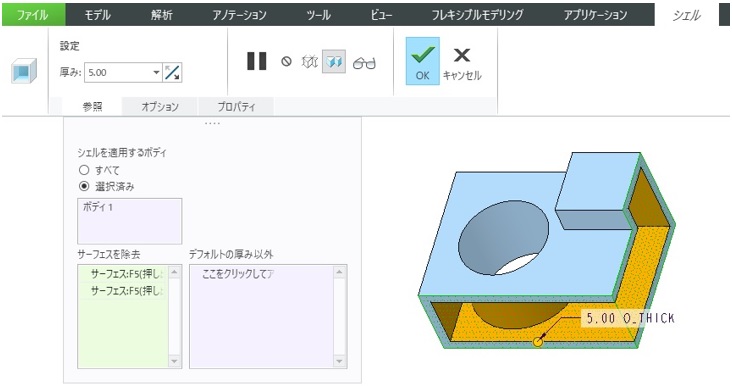

cpb_119000_01

1．「モデル」リボンタブ >「エンジニアリング」グループ >「シェル」

2．除去するサーフェスを選択

3．厚みを編集

4．厚み付け方向が反対の場合、「（厚み方向の反転）」

5．「OK」







可変厚み

デフォルトの厚みと異なる厚みを付けることができます。

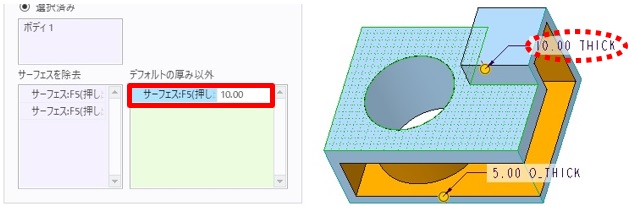

cpb_119000_02

1．シェルフィーチャーの定義

2．「参照」タブ > デフォルトの厚み以外の「ここをクリックし…」をクリック

3．可変にするサーフェスを選択

4．厚みを編集

5．「OK」







除外サーフェス

「除外サーフェス」に指定したサーフェスは、シェル化から除外されます。

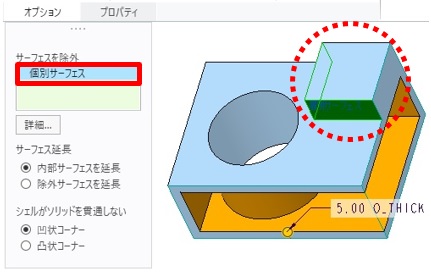

cpb_119000_03

1．シェルフィーチャーの定義

2．「オプション」タブ > 除外サーフェスの「ここをクリックし…」をクリック

3．除外するサーフェスを選択

4．「OK」
