分割ドラフト

ドラフトフィーチャーの「分割」オプションを使用することで、部分ごとに異なるドラフト角度を作成できます。
「分割」オプションには、以下の種類があります。

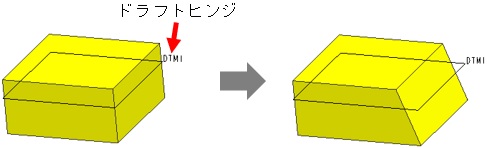

  • 「分割なし（デフォルト）」

ドラフトサーフェスを分割しません。デフォルトでは「分割なし」が選択されます。

cpb_118000_08

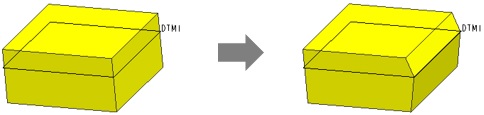

  • 「ドラフトヒンジによって分割」

ドラフトヒンジによって、ドラフトサーフェスを分割します。

cpb_118000_09

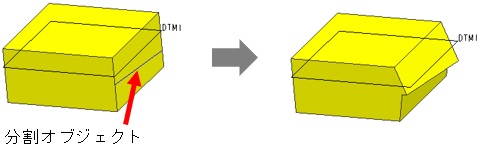

  •  「分割オブジェクトによって分割」

指定したオブジェクト（スケッチまたはキルト）を使用して、ドラフトサーフェスを分割します。

cpb_118000_10



また、分割した各ドラフトサーフェスの処理方法には、以下の種類があります。

  • 「側面を個別にドラフト」

ドラフトサーフェスのサイドごとに、独立したドラフト角度を指定することができます。このオプションを使用した場合、ダッシュボードに2つ目のドラフト角度が追加されます。

  • 「側面を同時にドラフト」

1つのドラフト角度で、両サイドが互いに反対の向きに回転してドラフトされます。

  • 「第1側面のみをドラフト」

第1サイドのみをドラフトし、第2サイドはドラフトされません。

  • 「第2側面のみをドラフト」

第2サイドのみをドラフトし、第1サイドはドラフトされません。

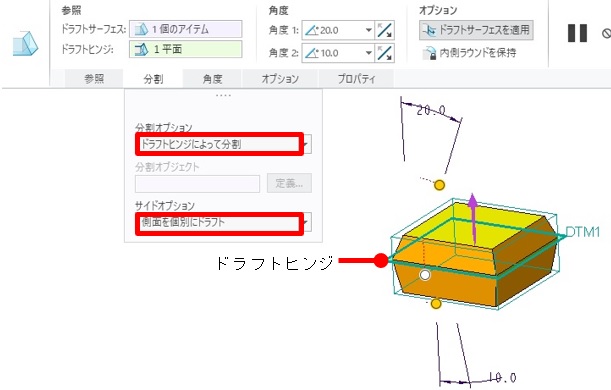

分割ドラフトの作成

cpb_118000_11

1．「分割」タブ > 分割オプションを選択

2．「分割オブジェクトによって分割」の場合、分割オブジェクトを選択

3．サイドオプションを選択

4．ドラフト角度と方向を編集







ドラフトヒンジと抜き勾配

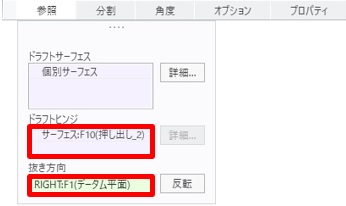

デフォルトで、抜き方向はドラフトヒンジと同じ参照が使用されますが、異なる参照を選択することもできます。

cpb_118000_12

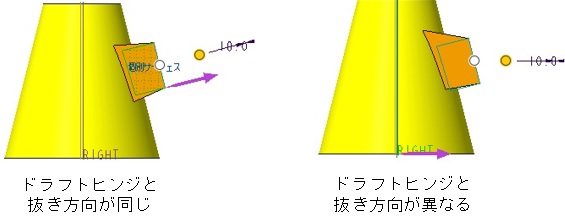

下図では、抜き方向の参照をデータム平面「RIGHT」に変更しています。この結果、ドラフトヒンジが同じでも異なるジオメトリになっています。

cpb_118000_13

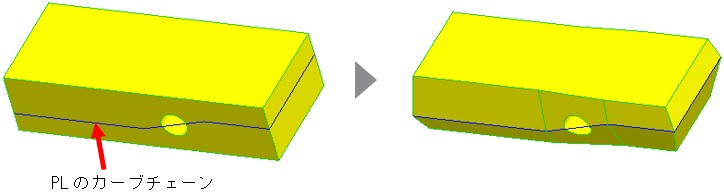

また、ドラフトヒンジにカーブチェーンを指定することができます。あらかじめPL（パーティングライン）のカーブを作成しておき、ドラフトヒンジに指定することで、PLでドラフトサーフェスを分割することができます。

cpb_118000_14
