ドラフトフィーチャーとは

「ドラフト」フィーチャーは、モールド部品や鋳造部品の仕上げフィーチャーとして、または斜めのサーフェスを作成する場合に使用します。

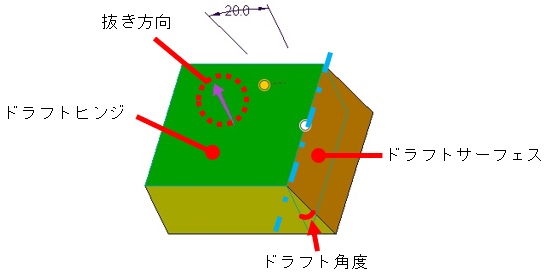

「ドラフト」フィーチャーは、以下のアイテムで構成されます。

勾配を付けるサーフェス。ドラフトサーフェスとして、1つまたは複数のサーフェス、ループサーフェスを選択できます。

ドラフトを作成した後もサイズが変わらないモデル上の位置。ドラフトサーフェスはこの平面との間の交線を回転軸として回転します。物理的に交差している必要はありません。ドラフトヒンジとして、データム平面、サーフェスなどを選択できます。

ドラフト角度の方向。

抜き方向の参照に平面を選択した場合、抜き方向とドラフトヒンジはデフォルトで同一です。方向参照を基準にしてドラフト角度の方向が定義されます。方向参照として、データム平面、平面サーフェス、エッジなどを選択できます。

－89.9°～＋89.9°の範囲で値を指定することができます。負の値を指定またはダッシュボードの「角度を反転」をクリックして、ドラフト角度を付ける側を反転して、モデルに材料を「追加」または「除去」します。

ドラフトの作成

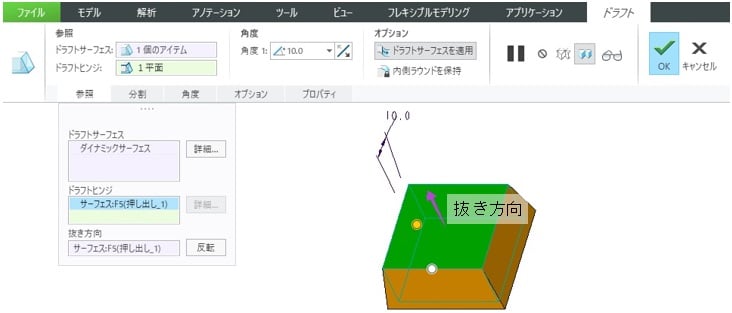

1．「モデル」リボンタブ >「エンジニアリング」グループ >「ドラフト」

2．ドラフトをつけるサーフェスを選択

3．ドラフトヒンジの「ここをクリックして...」をクリック

4．ドラフトの基準になる平面 / エッジ / 軸を選択

5．ドラフト角度を入力

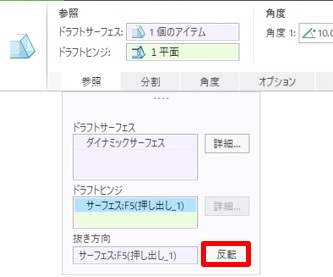

6．抜き方向が反対の場合、「（抜き方向を反転）」

7．材料除去方向が反対の場合、「（角度を反転）」

8．「OK」
