コスメティックねじとは

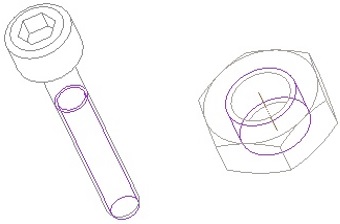

「コスメティックねじ」ツールを使用して、モデルの穴におねじとめねじのサーフェスを作成できます。コスメティックねじのサーフェスは、表示スタイル「 ワイヤフレーム」の場合に紫色で表示されます。

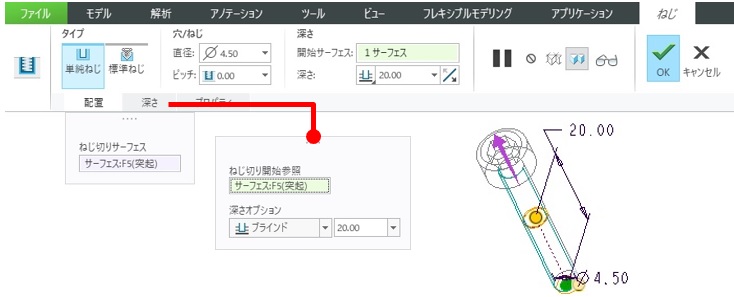

コスメティックねじの作成

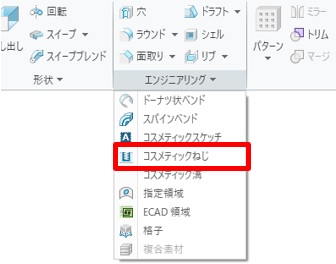

1．「モデル」リボンタブ >「エンジニアリング」グループ >「コスメティックねじ」
2．ねじ切りサーフェスを選択
3．ねじ切り開始参照を選択
4．ねじの直径を編集
5．ピッチを編集
6．深さタイプを選択
7．深さ値または参照を選択
8．ねじ切り方向を反転する場合、「（反転）」
9．「OK」
