標準穴とは

業界標準の穴テーブル（UNC / UNF / ISO）を使用して、穴にタップを追加した標準穴を作成できます。標準穴で作成すると、穴のパラメータ情報が追加されます。
タップはビューの表示スタイルを「ワイヤフレーム」にすることで確認できます。また、図面のビューにも表示されます。

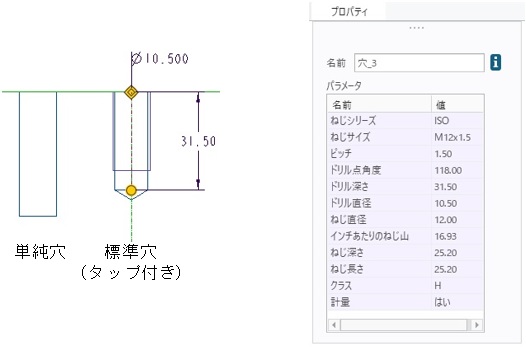

cpb_117040_01





標準穴タイプ

標準穴タイプには、以下の種類があります。

  • ISO：国際標準ねじ。メートルねじ。
  • UNC：ユニファイ並目ねじ。インチねじ。
  • UNF：ユニファイ細めねじ。インチねじ。





注記アノテーションの追加

「注記」タブの「注記を追加」にチェックを入れると、標準ねじの注記アノテーションがモデルに追加されます。注記アノテーションを追加することで、モデルに標準ねじ穴のプロパティを3Dアノテーションで表示できます。また、図面に注記を表示させることもできます。

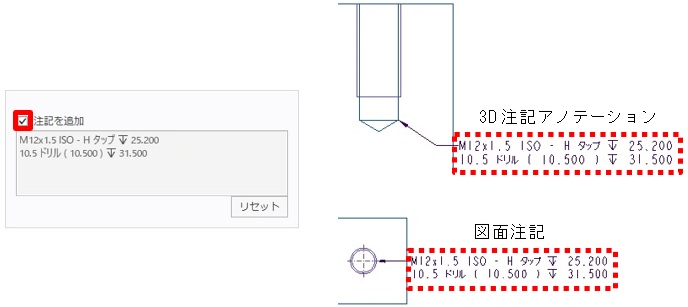

cpb_117040_03





標準穴の作成

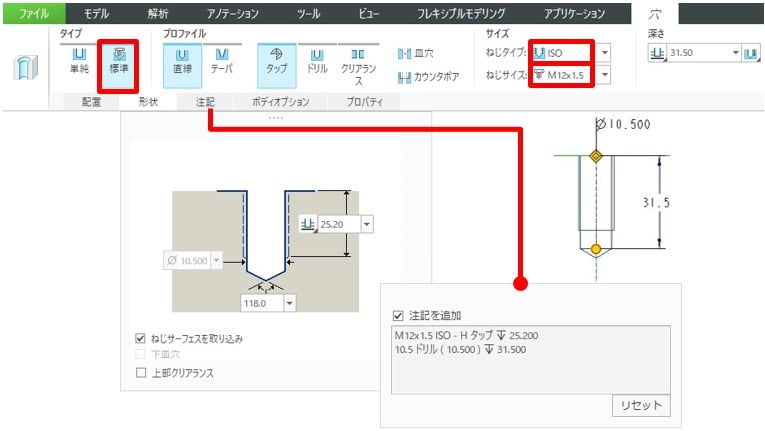

cpb_117040_02

1．「穴」ツールを実行

2．タイプ「標準」

3．単純穴と同様に参照を選択

4．ねじタイプを選択

3．ねじサイズを選択

4．深さタイプと値を編集

5．「形状」タブ > タップ深さを編集

6．「OK」
