穴フィーチャー

穴フィーチャーとは

「 穴」フィーチャーは、モデルに穴を作成します。





単純穴の作成

配置タイプ「直線」の作成方法を例に説明します。

1．「モデル」リボンタブ >「エンジニアリング」グループ >「穴」

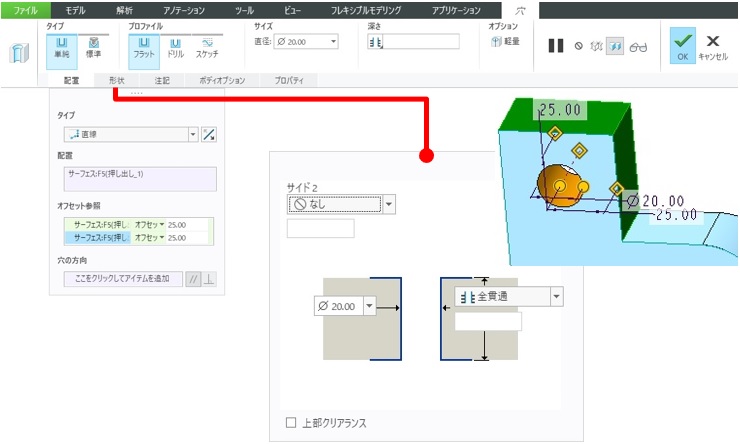

2．ダッシュボードの「単純」

3．配置参照を選択

4．「配置」タブ > 穴の配置タイプ「直線」を選択

5．オフセット参照の「ここをクリックして...」をクリック

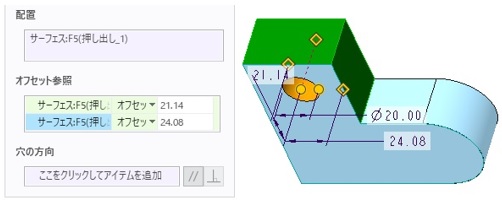

6．オフセット参照を選択

7．オフセット値を編集

8．穴の直径値を編集

9．穴の深さタイプと値を編集

10．「 OK」





穴の配置タイプ

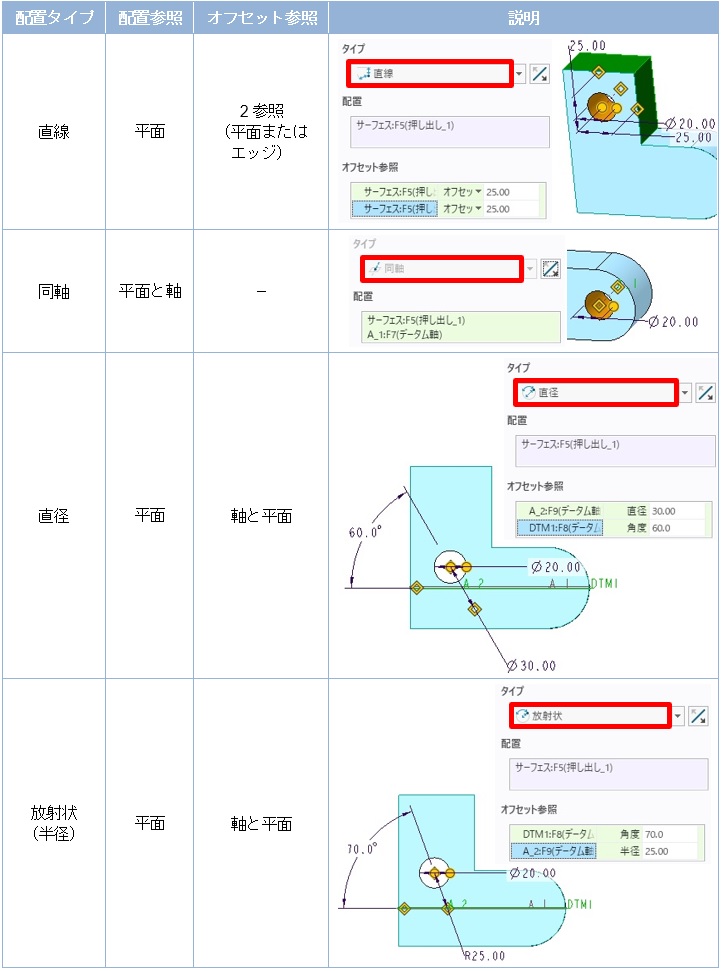

モデルに穴フィーチャーを作成するには、配置参照とオフセット参照を選択することで配置します。主な配置タイプは、以下の種類があります。





穴形状タイプ

穴形状には、「フラット」と「ドリル」の2種類のタイプがあります。また、「形状」タブで、穴形状の確認や寸法の編集ができます。

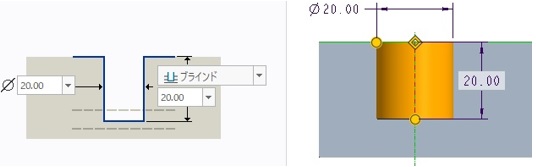

• 「フラット」

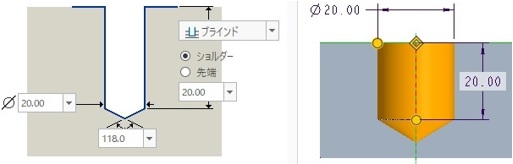

• 「ドリル」

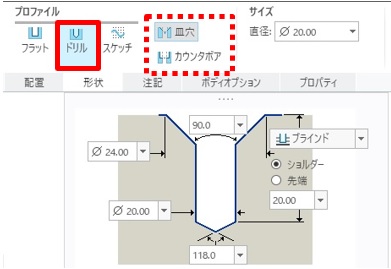

ドリルの場合、ダッシュボードの「皿穴」や「カウンタボア」を「オン」にすることで、形状を追加できます。
