面取り

面取りフィーチャーとは

エッジまたはサーフェス間に面取り形状を作成できます。ラウンドフィーチャーと同様に、面取りの「セット」を使用することで複数の値を定義できます。

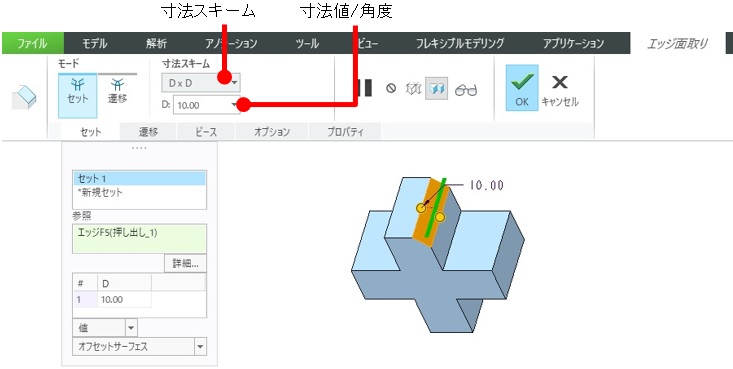

1．「モデル」リボンタブ >「エンジニアリング」>「面取り」タイプ >「エッジ面取り」

2．参照を選択

3．寸法スキーム（寸法の取り方）を選択

4．値を編集

5．「 OK」

寸法スキーム（寸法の取り方）

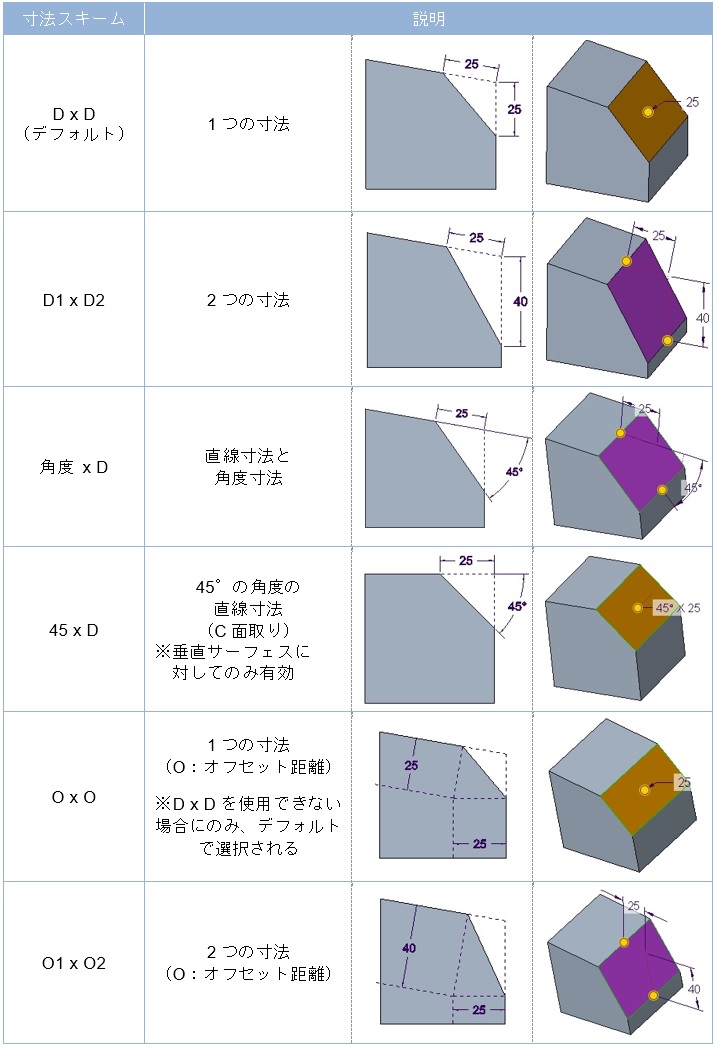

面取りの基本的な寸法スキーム（寸法の取り方）には、以下の種類があります。
