データムカーブとは

データムカーブは、質量を持たない線のフィーチャーです。基本操作で使用するデータムカーブには、以下の種類があります。

  • スケッチカーブ

平面にスケッチしてカーブを作成します。

cpb_114070_01

  • 点通過カーブ

データム点やモデルの頂点を通過したカーブを作成します。主に3次元の曲線が必要な場合に使用します。

cpb_114070_02

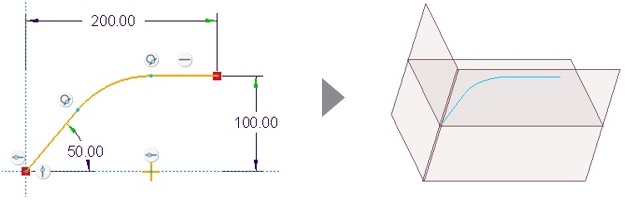

スケッチカーブ

「スケッチ」フィーチャーを使用します。

cpb_114070_03

1．「モデル」リボンタブ >「データム」グループ >「スケッチ」

2．スケッチ平面を選択

3．「スケッチ」

4．スケッチを作成

5．「 OK」

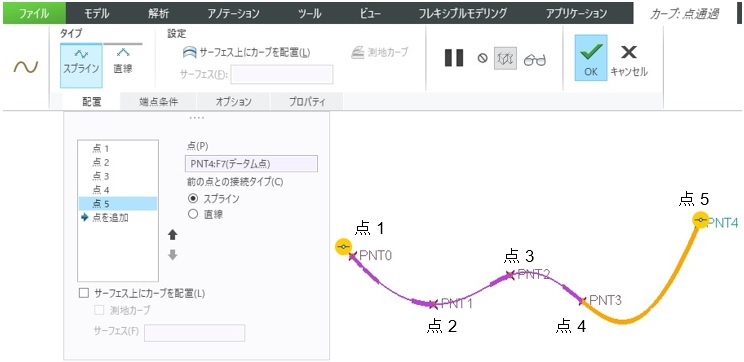

点通過カーブ

2つ以上のテータム点、またはエッジ / カーブの頂点を通過するカーブを作成します。

cpb_114070_04

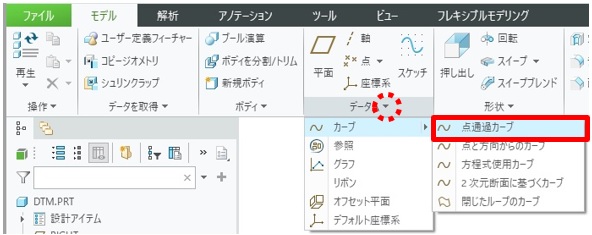

1．「モデル」リボンタブ >「データム」グループ >「カーブ」タイプ >「点通過カーブ」

cpb_114070_05

2．接続する点を選択（「ctrl」キー不要）

3．「OK」
