データム座標系

データム座標系とは

データム座標系は、質量を持たない座標系参照です。

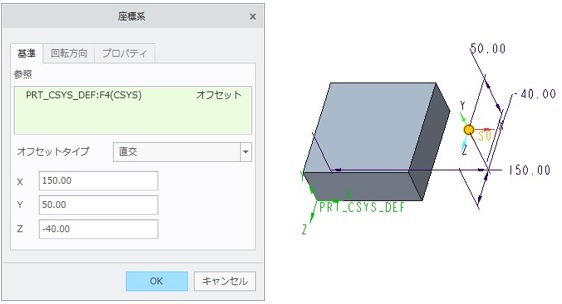

1．「モデル」リボンタブ >「データム」グループ >「座標系」

2．参照を選択

3．オフセット値を入力　または　オフセット参照を選択

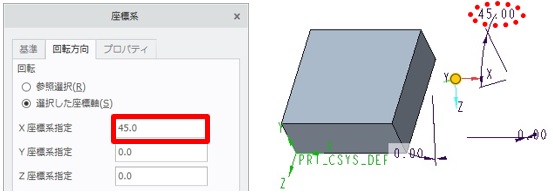

4．「回転方向」タブ > 回転方向と軸の方向を設定

5．「OK」

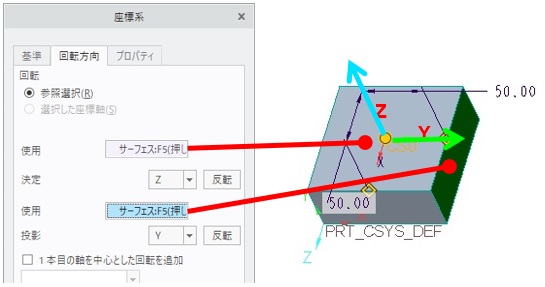

回転方向

データム座標系のXYZ軸およびその方向を変更できます。

1．「回転方向」タブ >「参照選択」

2．XYZ軸を変更

3．「反転」で方向を変更
