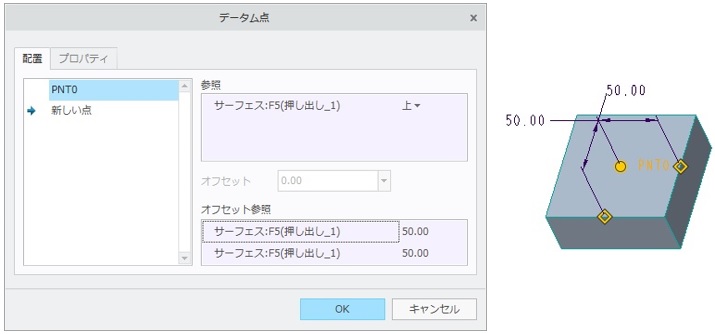

データム点とは
データム点は、質量を持たない点参照です。
1．「モデル」リボンタブ >「データム」グループ >「点」
2．参照を選択
3．拘束タイプを選択
4．「オフセット」の場合、オフセット値や参照を選択
5．「OK」

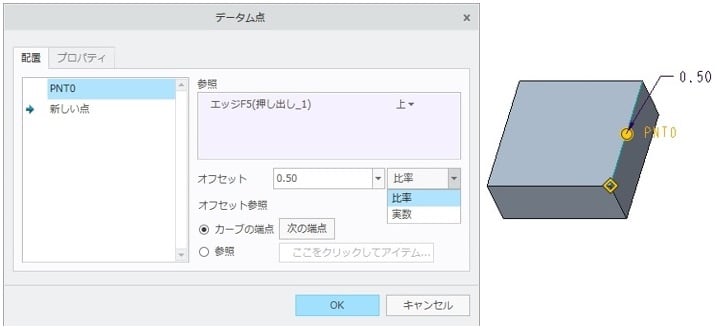

エッジ上の点
参照にエッジを選択した場合、そのエッジに対するオフセット値を設定できます。
1．参照にエッジを選択
2．「比率」または「実数」を選択
3．値を入力
4．オフセット参照の開始位置を変更する場合は、「次の端点」をクリック
5．「OK」

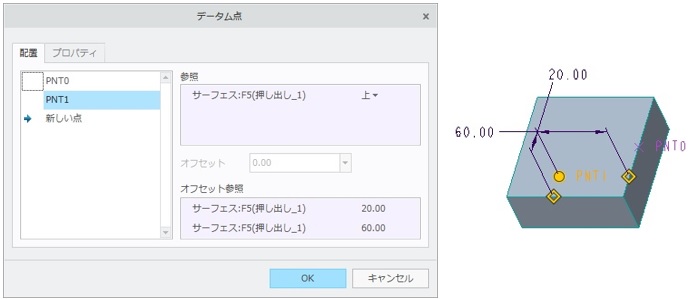

データム点の複数作成
データム点は、1つのフィーチャーに複数作成することができます。
1．1つ目のデータム点を作成
2．「 新しい点」をクリック
3．参照を選択
