データム軸とは

データム軸は、質量を持たない直線参照です。長さは無限で、選択する参照によって表示長さが決まります。拘束タイプは、データム平面と同様です。

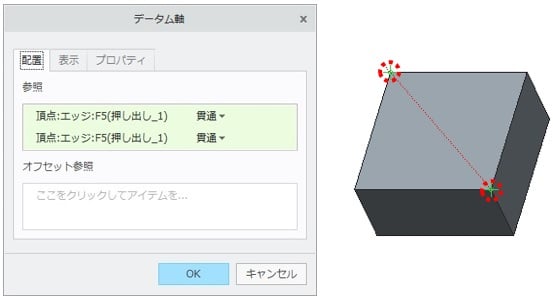

1．「モデル」リボンタブ >「データム」グループ >「軸」

2．参照を選択

3．拘束タイプを選択

4．「オフセット」の場合、オフセット参照を選択

5．「OK」

モデルに円柱や円錐などの形状を追加すると、自動的に中心軸のデータム軸が作成されます。

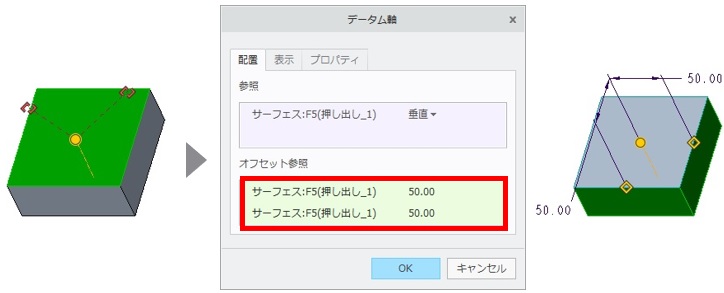

オフセット参照の選択

平面に対して垂直なデータム軸を作成する場合、配置位置の参照にオフセット参照（平面またはエッジ）を選択します。

オフセット参照の選択には、以下の2種類の方法があります。

「データム軸」ウィンドウの「オフセット参照」フィールドをクリックして、グラフィックウィンドウより参照を2つ複数選択します。

グラフィックウィンドウで、オフセット参照のハンドルをドラッグで参照まで移動し、参照がハイライトしたらマウスボタンを離して選択します。

グラフィックウィンドウの配置位置である、黄色の ● をドラッグで移動して、ダイレクトに配置位置を編集することもできます。
