データム平面とは
データム平面は、質量を持たない平面参照です。サイズは無限で、モデルの表示に合わせて自動的に表示サイズが変更されます。

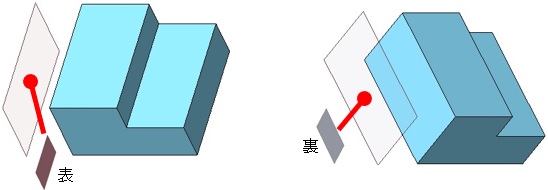

データム平面には「表」と「裏」があります。微妙な差ですが、「表」の方が濃い茶色、「裏」が薄灰色で表示されます。データム平面の「表」を、ビューの方向参照やアセンブリで使用します。

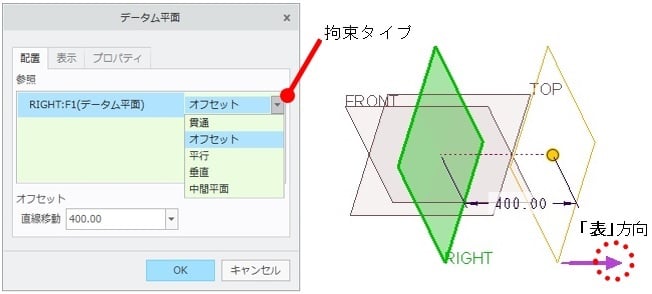

データム平面の作成
1．「モデル」リボンタブ >「データム」グループ >「平面」
2．参照を選択
3．拘束タイプを選択
4．「オフセット」の場合、オフセット値を入力
5．「OK」

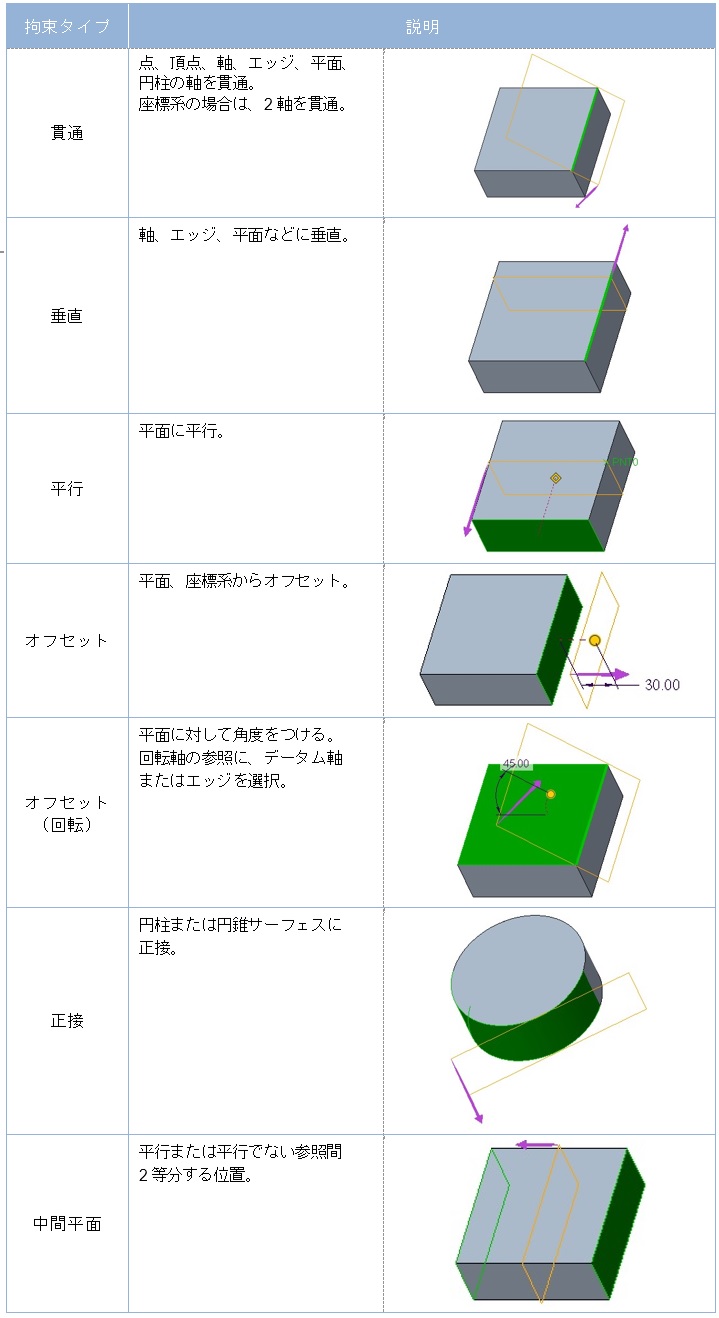

拘束タイプ
選択する参照の組み合わせによって、選択できる拘束タイプが異なります。
