回転フィーチャーとは

「回転」フィーチャーは、回転軸を中心にスケッチ断面を回転させることで、モデルを作成または除去します。基本的に回転軸には、スケッチのジオメトリ中心線を使用します。

ソリッド回転

1．「モデル」リボンタブ >「形状」グループ >「回転」

2．スケッチ平面を選択

3．「スケッチ」リボンタブ >「データム」グループ >「（ジオメトリ）中心線」

4．回転軸をスケッチ

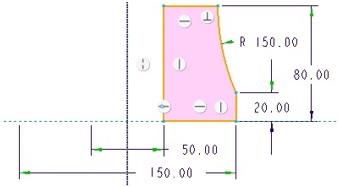

5．断面をスケッチ

6．「OK」

7．角度タイプを選択

8．回転角度を編集または参照を選択

9．回転方向を編集

10．カットする場合、「材料を除去」

11．「OK」
