スケッチ解消

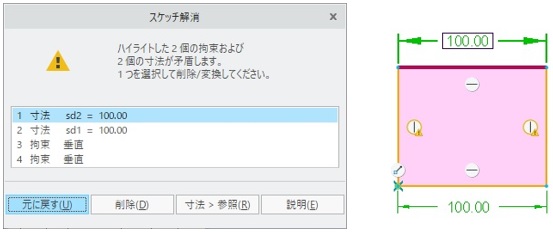

スケッチャーは完全拘束されたスケッチを維持しようとします。そのため、スケッチを過剰拘束すると、「スケッチ解消」ダイアログが表示されます。「スケッチ解消」ウィンドウには、重複した拘束や寸法が表示され、グラフィックウィンドウでアイテムがハイライトされます。
「スケッチ解消」ウィンドウが表示された場合、以下のいずれかの方法で解消します。
- 「削除」 ： 重複した拘束または寸法を削除して、スケッチを完全拘束に戻す
- 「寸法 > 参照」 ： 重複した寸法のいずれかを参照寸法に変換
※参照に変換すると末尾に「参照」が表示されますが、文字化けして「□□」と表示される場合があります。 - 「元に戻す」 ： 寸法や拘束を作成し直す
- 「説明」 ： メッセージ領域に説明が表示される
