スケッチの参照

参照

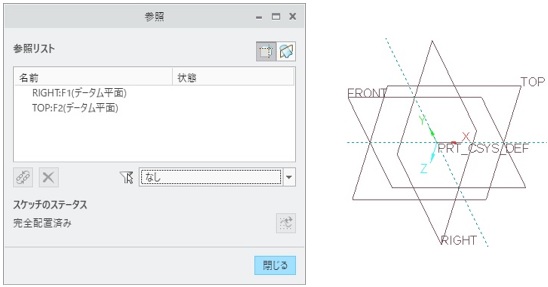

スケッチには、ジオメトリの位置の基準になる参照が必要です。通常、スケッチ平面を選択してスケッチャーに入ると、自動的に「参照」ウィンドウに、2方向のデータム平面が追加されています。参照は破線で表示されています。

参照を使用してスケッチすることで寸法の数を減らし、パラメトリックに修正を反映させることができます。

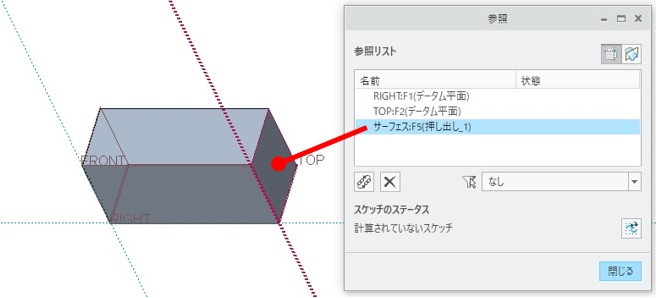

1．「設定」グループ >「参照」

2．アイテムを選択

3．「閉じる」
